ДМРВ ваз 2115 — как проверить, признаки неисправности, проверка

ДМРВ является специальным датчиком, отслеживающим массовый расход силовой установкой воздуха. Где находится этот контролирующий прибор? В топливной системе мотора, а точнее, непосредственно во впускающем тракте. Его называют специалисты самым важным элементом, обеспечивающим правильный впрыск горючего в двигатель. Этот датчик, как и любой другой узел, может выходить из строя.

В данной статье рассказывается о том, как на ВАЗ-2115 функционирует датчик ДМРВ, и о возможных проблемах, возникающих при его отказе. Поведаем мы и о путях их устранения.

Для чего нужен ДМРВ

Данный контролирующий прибор призван определять объем поступающего воздуха в камеры сгорания силового агрегата. Как известно, без этого двигатель в принципе не сможет работать. Его производитель установил недалеко от фильтра воздушного.

В двигатель поступает во время его работы 1 часть бензина и 14 частей воздуха. В результате образуется наиболее оптимальная по составу смесь, позволяющая работать силовой установке максимально эффективно.

Если эта пропорция по той или иной причине не соблюдается, начинает происходить:

• чрезмерный расход бензина;
• падение мощности.

Таким образом, правильный массовый расход воздуха является одним из основных условий надлежащего функционирования автомобиля. Расчет этого параметра происходит в ЭБУ на основании показаний ДМРВ.

В зависимости от того, насколько сильно водитель авто давит на акселератор, интенсивнее подается и воздух. Со своей стороны, ДМРВ измеряет поступающие его объемы, и данные направляются в бортовой компьютер. Последний сообразно регулирует и приток бензина.

Принцип действия ДМРВ

В основе датчика – платиновая проволока толщиной всего лишь 70 микрометров. Она скрыта в особой тубе, находящейся перед заслонкой дросселя. Когда воздух на нее попадает, проволока охлаждается. Для восстановления нормальной температуры по ней проходит определенный заряд электричества, по величине его ЭБУ, и узнает, сколько именно нужного мотору топлива в данный момент.

В связи с тем, что воздух поступает непосредственно из атмосферы, на проволоке регулярно оседает грязь. Именно она в большинстве своем способствует тому, что датчик приходит в негодность. В последних моделях ДМРВ, впрочем, имеется система автоматической очистки.

Существенный недостаток описанной конструкции – это неприспособленность к ремонту. В результате рано или поздно, но расход денег становится неизбежным.

Поломка ДМРВ – как выявить

Если данный контролирующий элемент отказывает, то на приборной доске загорается лампа, сигнализирующая о необходимости проверить силовую установку авто.

Основные признаки выхода из строя ДМРВ:

• утрачивается мощность;
• скорость также падает;
• расходуется много топлива;
• двигатель заводится плохо.

Определить работоспособность ДМРВ можно несколькими способами:

• путем выключения;
• мультиметром;
• при осмотре.

В первом случае заменить датчик нетрудно. Достаточно отсоединить разъем (распиновка здесь не потребуется) и включить двигатель. ЭБУ должен перейти в аварийный режим работы. Подача горючей смеси в данном случае регулируется только дроссельной заслонкой. При этом на холостом ходу силовой агрегат выдает 1,5 тысячи оборотов. Далее необходимо будет проехать на автомобиле некоторое расстояние. В случае если машина разогналась быстрее обычного – можно с уверенностью говорить о поломке ДМРВ.

Стоит также указать, что мультиметр пригодится только в том случае, если на авто установлен датчик, произведенный компанией «Бош».

Проверка происходит так:

• на тестере устанавливается шкала на 2 вольта постоянного напряжения;
• красный щуп приставляют к желтому проводу, черный к зеленому;
• включают зажигание.

Если показания находятся в пределах:

• 1,02 вольта – то датчик исправен;
• 1,03 – допустимое значение;
• 1,05 – предельное.

В тех случаях, когда измеренное напряжение выше, следует говорить о поломке. Чтобы по внешнему виду контролирующего прибора определить, исправен ли он, понадобится внимательно осмотреть изнутри ведущие к нему трубки. Демонтировать их нетрудно, воспользовавшись крестовидной отверткой. Прежде всего, откручивают крепящий гофрорукав хомут. Поверхность этой трубки должна быть чистой, без маслянистых пленок.

Наличие грязи внутри датчика – четкий признак его неисправности. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр.

Потеки масла обычно являются свидетельством избыточного объема смазки в системе либо неверной работы отсекателя. Подобное загрязнение в значительной мере сокращает срок службы ДМРВ.

Затем необходимо демонтировать и сам датчик. Для этого нужно воспользоваться торцовым ключом на 10. После того как контролирующий прибор будет извлечен из фильтра, его понадобится осмотреть. В ситуации если резиновая прокладка датчика при этом осталась на месте, то можно практически со стопроцентной уверенностью говорить о поломке ДМРВ.

Чистка ДМРВ

Как уже отмечалось ранее, ремонту ДМРВ не подлежит. Но некоторые умельцы умудряются производить его чистку, продлевая таким образом срок службы рассматриваемого контролирующего прибора. Причем некоторые уверяют, что проделывали это неоднократно.

В реальности стоит признать, что шанс на починку достаточно невысокий. Однако если принять к сведению, что стоимость нового датчика довольно высока, а попытка реанимировать старый не требует в общем ничего, кроме времени, то попробовать следует.

Чтобы отчистить ДМРВ, понадобится:

• состав для чистки карбюраторов;
• мягкая кисть;
• отвертка крестовидная.

Датчик разбирают, и прочищают аккуратно внутренность трубки и саму платиновую проволоку. Далее все части необходимо оставить просушиться. За это время снимают дроссель целиком и так же очищают от имеющегося внутри налета. Не следует при этом снимать трос от педали газа. Узел кладут на чистую тряпку и промывают карбюраторной жидкостью. Потребуется еще очистить от загрязнений и регулятор, управляющий холостым ходом, а также прилегающую к нему область. Если удалось не повредить проволоку в ДМРВ, то в итоге проблема на какое-то время утратит остроту. Важно, чтобы датчик не был поврежден механически.

Стоит под конец отметить, что для увеличения срока службы датчика, прежде всего, требуется вовремя производить замену воздушного фильтра.

Диагностика и устранение неисправностей датчика массового расхода воздуха (ДМРВ)

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, «плавающие» обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

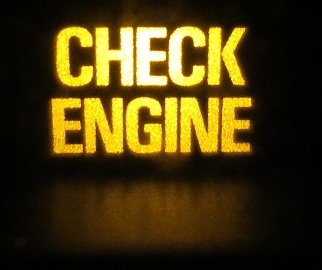

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

• ДМРВ не подключен;


  Отсоединенный разъем датчика

• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Распиновка датчика:

1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
2. Бело-серый провод – выход напряжения датчиков.
3. Черно-розовый провод ведет к главному реле.
4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

• при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
• при удовлетворительном состоянии — от 1,02 до 1,03 В;
• ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
• о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
• если напряжение превышает 1,05 В, ДМРВ требует замены.

Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео — «24 часа»).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 — проверка с помощью сканера

Методика проверки:

1. Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
2. Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
3. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
4. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
5. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

• K-Line 409/1;
• Сканматик;
• ELM (ЕЛМ) 327;
• OP-COM.

Способ №7 — проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

1. Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
2. Подключить адаптер к диагностическому порту автомобиля.
3. Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
4. Зайти в «Настраиваемые группы».
5. Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
6. Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 — с помощью мотортестера

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

• время переходного процесса при включенном зажигании;

• показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;

• напряжение в сети датчика.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.


   Отсоединение разъема датчика

6. Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
7. Теперь можно снять ДМРВ.
8. Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.
