РДТ на ваз 2115 — неисправности и где находится

Зачем необходимо это устройство

Регулятор, ответственный за поддержание в системе нормального давления топлива, находится в непосредственном взаимодействии с силовым агрегатом. По местоположению он может располагаться в топливном баке или в рейке (именно там вам удастся найти регулятор, если у вас инжекторный ВАЗ-2115). Причиной выхода из строя этого элемента часто является низкое качество бензина. Если вы заправляетесь на заправках с сильно заниженными ценами, то неудивительно, что очень скоро регулятор выйдет из строя.

Топливо через форсунки поступает к впускному коллектору, и важно, чтобы в этот момент его давление не менялось. Регулятор отмеряет необходимый для работы двигателя объем топлива, а также контролирует показатели давления в топливной рейке и впускном коллекторе.

Основной задачей РДТ является поддержание разницы давлений на одном уровне, а также контроль за показателями.

Основные признаки неисправности

Проблемы с регулятором способны проявляться различным образом:

• снижение мощности двигателя (заметить это можно при движении под гору или в момент разгона);
• проблемы с запуском силовой установки (стартер вращается, но двигатель не запускается);
• нестабильная работа мотора на холостых оборотах (вы можете часто глохнуть на перекрестках).

Эти сбои способен заметить даже неопытный пользователь автомобиля. Важно вовремя провести диагностику своего авто, чтобы позже не тратить средства на устранение более серьезных поломок. Если вы обнаружите эти признаки вовремя, то ремонт удастся провести самостоятельно. В противном случае вам придется эвакуировать машину до СТО.

Когда может повыситься расход топлива

Стоит уделить особое внимание такому признаку неисправности регулятора, как повышенный расход топлива. Автомобилю для работы потребуется большее количество бензина, если в регуляторе вышел из строя клапан или, наоборот, он не удерживает топливо. В первом случае излишки топлива не возвращаются в бак, автолюбитель может  заметить давление выше 2,5 кг/см2. В результате этого в камеру сгорания двигателя попадает большее количества бензина, который расходуется не полностью.

Если клапан не выполняет свои функции, происходит «шатание» топлива по системе. Давление в топливной системе понижается, а при увеличении оборотов двигатель чувствует явный дефицит бензина. Силовой узел становится менее приемистым и мощным. Неисправность клапана можно заметить по длительной заводке автомобиля – в процессе стартеру приходится долго крутить, пока он не создаст необходимое давление.

Как правильно проверять РДТ

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность.

Он подключается между штуцером и топливной трубкой:

• предварительно выключите и остудите мотор;
• найдите под капотом топливную рампу;
• уберите пробку со штуцера давления топлива;
• открутите ниппель штуцера любим золотником;
• протрите поверхности, если под действием остаточного давления появились брызги топлива;
• натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
• второе отверстие шланга присоедините к манометру.

Далее вам потребуется помощник, ведь показания с манометра нужно считывать в один из четырех моментов:

• при включении зажигания давление должно быть 3 атмосферы;
• на холостых оборотах – 2,5;
• при передавливании шланга оттока топлива – 7;
• при демонтированном шланге на РДТ – 3,3.

Если на вашем ВАЗ-2115 при замерах получаются иные показатели, то необходимо заменить регулятор на новый. Для этого достаточно обнаружить его в системе, провести демонтаж, а затем вернуть топливопровод в исходное состояние. В ВАЗ-2115, двигатель которых имеет 8 клапанов или иную систему, РДТ монтируется в самом конце топливной рейки.

Важно проверить целостность топливной системы. Если в ней обнаружены течи, то показаниям манометра верить не стоит. После проверки в разных условиях стоит заглушить двигатель и снова взглянуть на манометр, давление должно быть в пределах 0,7 атмосферы. Если давление полностью упало, то проблема точно в регуляторе.

Помните, что регулятор обойдется вам гораздо дешевле, чем масштабный ремонт топливной системы или двигателя. Именно к таким глобальным поломкам может привести вышедший из строя РДТ. Стоимость этой запасной части от 500 рублей. Окончательная цена ремонта зависит от того, запасную часть какого производителя вы приобретете. Дешевле всего обходятся стоковые детали производства Тольятти, а дороже – комплектующие BOSCH.

Диагностика топливной системы, замена РДТ

Наконец-то добился я своего при помощи этих карт диагностики (вещь хорошая, подробно всё расписано, поэтапно), нашёл проблему.

У меня оказался неисправен регулятор давления топлива, до этого проверял- ничего не показало (видимо опростоволосился прошлый раз). Его я уже менял зимой из-за плавания ХХ (экспериментировал). Ну вот видимо не смог он долго жить…

Ну да ладно. Раскидали немного, чтобы попросторнее было.

Дальше всё как обычно: стравливаем давление в топливной рампе, выкручиваем ниппель и подключаем манометр к рампе.

Для проверки РДТ необходимо пережать (постепенно) шланг сливного топливопровода между РДТ и баком. В это время смотреть давление по подключенному манометру. Пережимать шланг не очень удобно, но это же ВАЗ, так что дотягиваемся без проблем.

Как пережимаешь- так давление подскакивает на очень много. Решено, надо менять РДТ.

Рассказывать не буду по замене РДТ, где-то в БЖ уже есть даже запись об этом.

Дело было вечером, делать было нечего магазины были закрыты. Поэтому поставил свой старый РДТ (он был рабочий). Заменил, повыеживался со своими корявыми руками и ленью. При откручивании/закручивании болтов крепления РДТ мешает воздушный патрубок дросселя, но я почему то не захотел его снимать. И в связи с этим 3 раза ронял болтики эти, а под машиной ничего не видно, уже темнеет. Ну и была такая система: уронил болтик, откатил машину чуть назад, нашёл болтик. И так 3 раза. Батя курить выходит на улицу, а у меня машина почти из двора уже уехала. Но не суть. Поставил РДТ, всё ок. Делаем контрольные замеры.

Напомним как было:

• При включении зажигания (пока качает насос)- давление держит 3.
• Как насос накачал- давление падает до 1.
• Когда запущен двигатель- давление стабильно на 2. При подгазовке особо ничего не меняется.

Как стало:

Как насос накал- давление падает до 2,5 (потом потихоньку уходит до 2,2)

Когда запущен ДВС- давление 2,45. При подгазовке чуть выше 3.

Вердикт ясен, РДТ был говнецом. Но этот не намного лучше если честно. Он ведь состоит из 2 частей (если я правильно понимаю) и они между собой завальцованы. Вот как раз на это соединении пропускает топливо, картина не из приятных…

Буду менять, куда деваться… Старый РДТ продувается ротом ртом.

У меня ещё небольшая проблемка с напряжением борт сети. На габаритах без музыки на ХХ держит 13,6В. А я хочу 14,1В и точка! Генератор на 90А, АКБ показывает 12,8В. Если громко слушать музыку- то возможна просадка до 12,4В. Считай просто на АКБ работает… У меня валялась куча регуляторов напряжения, поэтому решил поменять (может регулятор 14 не дает).

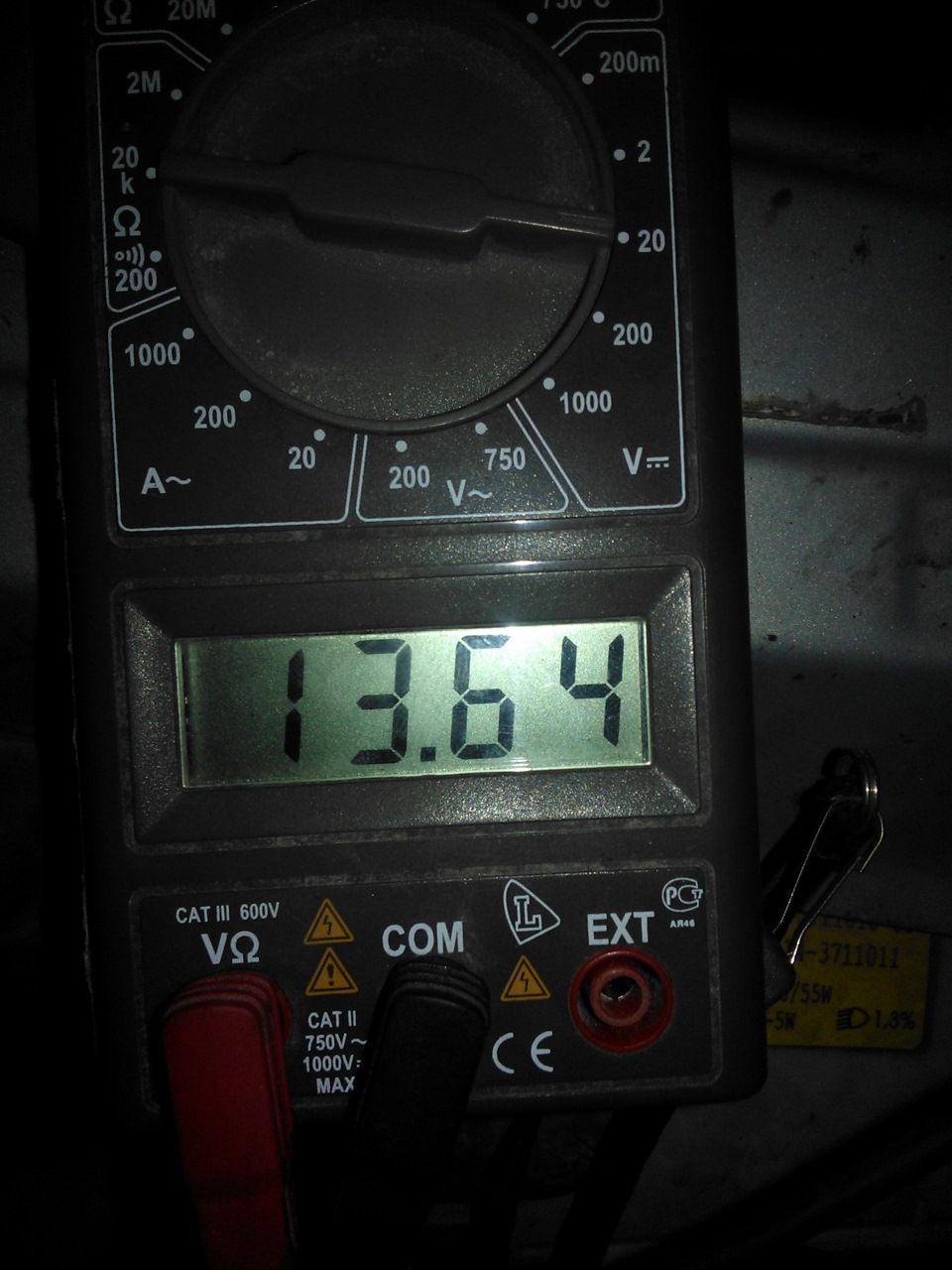

Со старым регулятором напряжения замер на АКБ- 13,64В

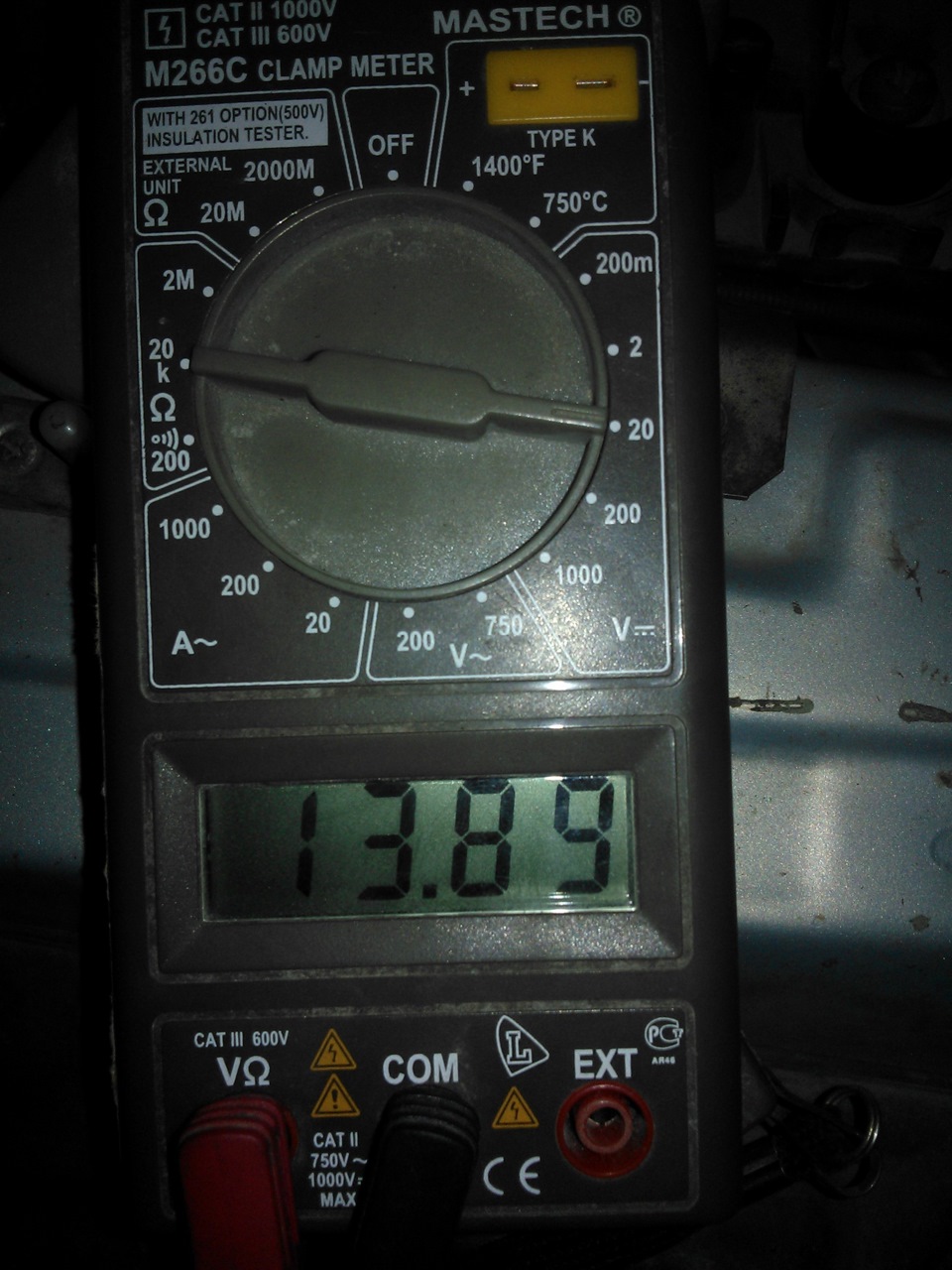

После замены на другой старый регулятор замер на АКБ- 13,89В

Всё на ХХ. Толку никакого в общем от этого. Думаю дублировать + от гены на АКБ, — от гены на кузов, — от АКБ на кузов. Сейчас у меня продублировано только — от АКБ на ДВС. Может пободрей от этого выйдет. Надеюсь, что длинны кг-35 от гены до АКБ хватит (кусок валяется один). На АКБ уже нет места для присоединения. Придется делать шину от +. А так не хотелось…

Это ведь закрывать шину чем то надо, места поменьше станет возле АКБ. И вот незадача, в гараже были шлейфы медные с наконечниками уже (как раз под — с АКБ на кузов подойдет), а найти их не могу, уже весь гараж перелопатил… Кстати вчера вечером, когда поехал домой, накрутил музыку… И о Боже, напряжение упало до 11,8В на одном отрывке басса.

Ещё небольшой отзыв по вставке бензонасоса. Слишком громкий по сравнению с предыдущим. Если например стоять рядом с задним колесом (короче возле насоса)- то можно услышать свист нового бензонасоса. Естественно- когда двигатель работает. Благо у меня прямоточная банка и громкая музыка, поэтому пока что не парюсь по этому поводу. Может поменяю на старый при замене сетки бензонасоса.

В общем на очереди думаю будет:

1. Гемор с дублированием проводов.
2. 3 замена РДТ.

Пока на этом всё.
