Замена крана печки ваз 2109 своими руками

Накрылся краник печки. Приобрел новый керамический краник производства Ульяновской фирмы ЯВВА.

Краник печки.

Замена краника печки процедура не сложная, но при этом нигде не нашел толкового мануала по его замене на ваз 2109 с высокой панелью.

Щаг 1: Необходимо слить ОЖ из системы либо через стандартную пробку, либо предварительно сняв защиту картера подставить какую нибудь емкость под шланги отопления в моторном отсеке отцепить хомуты…

Расслабить хомуты.

Шаг 2: Снимаем патрубки с крана и слить ОЖ только из радиатора отопителя.

Отцепляем шланги и сливаем ОЖ.

Шаг 3: После того как вся ОЖ стечет переходим в салон. Снимаем бороду отцепляем мозги, снимаем пластиковый тоннель, предварительно сняв чехол ручки КПП. После этого к кранику печки можно уже добраться не снимая всю панель. На следующих фотографиях панель приборов, радиатор печки для лучшей наглядности сняты. Ослабляем хомуты.

Ослабляем хомуты в салоне.

Шаг 4: Снимаем металлическую скобу и оцепляем тягу.

Снимаем скобу и отцепляем тягу.

Шаг 5: Перебираемся под капот и ключом на 10 отворачиваем гайки крепления. Когда открутил гайки мне мешала снять кран пластиковая накладка, а чтобы снять ее пришлось еще снять защитный кожух трубок (на фото справа).

Отворачиваем гайки крепления.

Шаг 6: Вынимаем в салоне кран.

Вынимаем в салоне кран.

Шаг 7: Снимаем прижимные металлические шайбы.

Снимаем прижимные металлические шайбы.

Шаг 8: Снимаем уплотнительные резиновые шайбы.

Снимаем резиновые шайбы.

Собираем все в обратном порядке. Будет хорошо если кто-то при сборке поможет вам из салона придержать кран пока вы наживите гайки. Заливаем ОЖ, проверяем герметичность системы. Всем удачи на дорогах!

Содержание скрыть

1 Как самому поменять кран печки на ВАЗ 2109

2 Признаки неисправности

3 Выбор крана

4 Замена

5 Как произвести замену крана печки на ВАЗ-2109 самостоятельно

6 Функция крана

7 Где искать кран отопителя

8 Почему происходят поломки

9 Какой выбрать

10 Что нужно для замены крана отопителя

11 Порядок замены

12 Как заменить кран отопителя салона ВАЗ-2109

13 Проверка работоспособности крана обогревателя

13.1 Снятие и замена крана отопителя

14 Подробный видеоотчет: замена крана отопителя ВАЗ 2108-2115

Как самому поменять кран печки на ВАЗ 2109

Чаще всего замена крана печки вызвана появление протечки или же прикипания крана. Оба случая требуют незамедлительного принятия мер по устранению проблемы.

Признаки неисправности

Течь, одной из причин которой может стать именно неисправный краник отопителя, определяется по двум характерным признакам:

Появились мокрые следы на полу;
В салоне слышен характерный запах охлаждающей жидкости — тосола или антифриза.

Каждый из указанных признаков говорит о необходимости осмотреть состояние узла на предмет обнаружения в нем течи. Если вовремя не отремонтировать печку, вскоре могут возникнуть серьезные проблемы, переливающиеся в дорогостоящий ремонт.

Чтобы обнаружить, кто именно виноват в течи охлаждающей жидкости, поднимите капот, вооружитесь фонариком и внимательно пройдитесь по всевозможным местам. Поскольку мы говорим конкретно про краник, в нашей ситуации виновником будет именно он.

Помимо крана, источником течи могут выступать шланги, патрубки, радиатор.

Выбор крана

Прежде чем приступить к замене, важно подобрать новый, качественный краник, который сможет надежно служить на благо системы отопления вашего ВАЗ 2109.

Заводской

Вид крана	Особенности
Заводской	Это стандартный тип краника, которым оснащается ВАЗ 2109 еще с завода. Его основной плюс — это доступная цена. Что касается надежности и частоты заклинивания, то тут мы говорим про очевидные недостатки. Брать такой краник на замену стоит только в том случае, если других отыскать не удалось

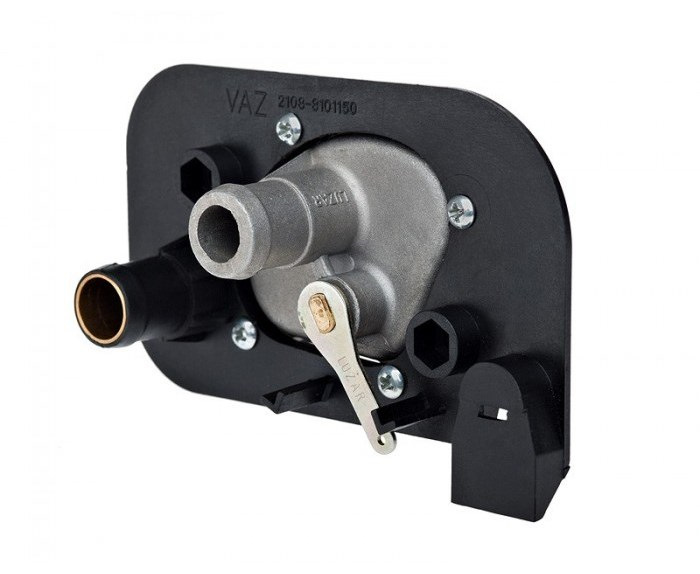

Керамический	Он дороже заводского устройства, обладает высокой прочностью, но его пропускная способность ниже по сравнению с третьим вариантом. Низкие показатели пропускной способности могут привести к тому, что эффективность работы печки в зимний период оставит желать лучшего
Шаровой	Отличная пропускная способность, высокие показатели надежности, прочности. Увы, даже такие краники закисают, хотя цены их выше, чем у аналогов

Учитывая особенности представленных кранов, оптимальным решением будет шаровой или керамический. Второй вариант больше подойдет тем, кто проживает в регионах с не очень суровой зимой.

Шаровой

Замена

Обнаружив, что проблема заключается именно в неисправном, вышедшем из строя кранике, его придется заменить.

Кран печки располагается со стороны переднего пассажира под консолью.

Для замены вам потребуется следующий набор инструментов и материалов:

Новый краник. Подойдет шаровой или керамический, но на худой конец можно поставить заводской;
Комплект прокладок и уплотнителей. Он должен идти вместе с новым краном;
Всемогущее средство WD40;
Щетка по металлу;
Накидные и торцевые ключи на 10 и 13;
Набор отверток (крестовых и плоских);
Герметик на основе силикона;
Тара для слива охлаждающей жидкости;
Свежий тосол или антифриз;
Подъемник, яма или эстакада.

Когда все готово, можно начинать работу.

Демонтажные работы

Загоните автомобиль на яму, поставьте опоры под колеса, дождитесь остывания двигателя, включите ручной тормоз и скиньте минусовую клемму с аккумуляторной батареи.
Возьмите емкость для слива ОЖ, открутите сливную пробку с радиатора и слейте тосол или антифриз из системы.
Слив всю охлаждающую жидкость, переходите к патрубкам, которые идут от двигателя на кран печки. Ослабьте натяжение хомутов на патрубках, зачистите резьбовое соединение пары шпилек. На них удерживается краник отопителя.
С помощью проникающего средства WD40 и щетки по металлу эффективно можно зачистить соединения. Практика показывает, что без этой процедуры могут возникнуть проблемы при демонтаже краника печки.
Открутите хомуты отверткой.
Поочередно снимите патрубки. Здесь будьте аккуратными, поскольку их них может продолжать вытекать охлаждающая жидкость. Это связано с несовершенством системы слива ОЖ. Лучше работать в перчатках и держать наготове емкость.
Переходим в салон автомобиля. Здесь снимите боковую накладку торпедо, демонтируйте патрубки, если требуется.
Если патрубки целы и замена не нужна, вовсе не обязательно полностью их демонтировать. Опять же, в патрубках есть остатки тосола, потому держите под рукой сухие тряпки.
Возвращаемся в яму под автомобилем, торцевым ключом на 10 снимает крепежные гайки краника.
Вновь идем в салон, где тянем на себя кран и снимаем пружинный фиксатор. Теперь от краника можно отсоединить тросик управления.
Таким образом вы легко можете снять старый кран, заменив изношенный, поврежденный элемент на новый краник.
Прежде чем поставить его на свое место, подключите трос. Только теперь разрешается закрутить кран на кузове.
Сборка выполняется в обратной последовательности.
Но тут многие допускают ошибку, оставляя вместе с новым краником старые прокладки и уплотнители между кузовом и краном. Не делайте этого. Тем более, прокладки и уплотнители всегда идут в комплекте с новой деталью.
При присоединении патрубков желательно использовать герметик на силиконовой основе. Так вы сможете минимизировать вероятность появления утечек через места соединения в будущем.
Обязательно закрутите сливную пробку, после чего смело заполняйте систему новой охлаждающей жидкостью.

Процесс установки

Как видите, ничего сложного в замене крана печки на автомобилях ВАЗ 2109 нет. Процедура легко выполняется своими руками, не требует вмешательства специалистов и затрат денег на их услуги.

Но если вы не уверены в своих силах или у вас нет времени на самостоятельный ремонт, найдите проверенный автосервис.

Как произвести замену крана печки на ВАЗ-2109 самостоятельно

В большинстве отечественных автомобилей, и ВАЗ-2109 не является исключением, кран отопителя – одно из слабейших мест. Этот узел нередко протекает, и тогда приходится осуществлять его замену. Причем ремонт в мастерской обойдется довольно дорого – иногда за работу просят и все 1 500 рублей. Из-за этого у многих владельцев возникает идея – поменять кран печки своими силами. Реально ли это? Вполне. Расскажем о всех тонкостях подробнее в настоящей статье.

Функция крана

В автомобиле ВАЗ-2109 охлаждающая жидкость (ОЖ) циркулирует по двум контурам. Если используется большой, то она проходит через двигатель. Там нагревается, и далее следует в радиатор собственно отопителя. Данный элемент обдувается специальным вентилятором, гонящим воздух, который нагрела печка, в салон.

Летом большой контур не задействуется, и жидкость циркулирует исключительно по малому, куда входит главный радиатор и силовая установка. Воздуховоды же печки обеспечивают вентилирование салона.

Сам кран регулирует подачу горячей ОЖ к отопителю или вовсе перекрывает ей туда доступ. Соответственно, в теплый сезон он постоянно пребывает в закрытом положении.

Где искать кран отопителя

Кран печки на автомобиле ВАЗ рассматриваемой модели находится под панелью приборов. Он закреплен на перегородке, отделяющей салон от моторного отсека. От него идут патрубки – один уходит в подкапотное отделение, а второй остается в салоне.

Чтобы получить полный доступ к крану, необходимо разобрать частично центральную консоль. Процедура эта, по счастью, несложная – снимите накладку со стороны пассажирского переднего кресла, и дело сделано.

Почему происходят поломки

Как отмечалось выше, запорная арматура обогревателя – это очень уязвимый элемент ВАЗ-2109. Если он выходит из строя, то игнорировать поломку не удастся. Прежде всего, на полу, у стоящего в первом ряду основания пассажирского сиденья, образуется под ковриком лужа. Кроме того, вытекающий тосол издает весьма характерный запах, что также должно наводить на мысль о неисправности печки.

Протечка возникает по трем основным причинам:

использование отечественным автопроизводителем низкокачественных кранов;
окисление;
механическое разрушение.

Волжский завод снабжает свои изделия запирающей арматурой мембранного типа. У этой системы есть один врожденный недостаток – слабая герметичность. Даже при аккуратном использовании такие краны ломаются весьма быстро.

Вторая неисправность происходит из-за того, что системой обогрева не пользуются, по крайней мере, 4-5 месяцев в году. Этого периода вполне достаточно, чтобы кожух крана и подвижные элементы покрылись осадком. В итоге внутренности его буквально слипаются. Владелец авто для открытия прилагает значительное усилие, и в итоге узел просто разрушается. То есть происходит поломка третьего типа.

Какой выбрать

Каждый водитель хочет, чтобы печка его автомашины работала безукоризненно. Потому, при поломке ее крана человек начинает задумываться, какой правильнее выбрать на замену.

На рынке представлено три основных типа запорной арматуры. Отличает их не только цена, но и конструктивные особенности.

Самый бюджетный вариант крана – это ранее упомянутый мембранный. Им печка комплектуется на заводе. Обойдется узел примерно в 400 целковых. Ничего дешевле не существует в природе. Беда в том, что экономия часто получается довольно условной, ведь о ненадежности мембранных моделей уже легенды ходят.

Нередко для замены берут шаровые краны. Они гораздо удобнее мембранных, но слегка дороже – за одну штуку придется уплатить не менее 550 рублей. При этом в дешевых вариантах запирающий шарик изготовляется из обычной стали, которая сравнительно легко поддается коррозии.

Керамические модели для печки считаются наиболее надежными. Они не боятся агрессивных сред и не закисают. Цена крана – около 750 рублей. Этот вариант рекомендуют все, кто его использовал.

Что нужно для замены крана отопителя

Перед тем как заняться печкой ВАЗ, стоит подготовить все необходимые инструменты и расходные материалы. Вам, в частности, потребуются:

новый исправный краник;
стальные хомуты (2 шт.), раскрывающиеся до 23 миллиметров;
тосол, не менее 4 литров;
прокладки для крана;
герметизирующий состав (специальный автомобильный или сантехнический силикон с нейтральной реакцией);
ведро для старой ОЖ;
наборы ключей и отверток;
плоскогубцы.

Порядок замены

Если вы использовали машину, то обязательно дайте остыть ее силовой установке – в противном случае ОЖ окажется очень горячей, а это опасно.

Автомобиль надо поставить на рампу или яму, поскольку вам потребуется доступ к ее днищу.

Прежде чем менять рассматриваемую в настоящей статье запорную арматуру, поставьте регулятор печки в крайнее правое положение, то есть на максимальный нагрев. Только в этом случае вам удастся полностью слить ОЖ из радиатора.

Когда подготовка выполнена, немного открутите крышку распределительного бачка и поместите под автомашину ведро, чтобы собрать вытекающий тосол. Первым от него освобождается радиатор – на нем есть специальная пробка. Далее сливают жидкость с блока цилиндров и шлангов, ведущих к крану.

Со стороны капота ослабляют патрубки, уходящие непосредственно к крану. Хомуты на них часто ржавеют, а потому их перед раскручиванием рекомендуется обработать ВД-40. Винты отворачиваются плоской отверткой. Переходите в салон. Здесь уберите боковые накладки центральной консоли. Они удерживаются шурупами, для отвинчивания которых применяется крестовая отвертка.

Собственно, кран печки располагается со стороны переднего пассажира. На нем установлено два патрубка, зафиксированных хомутами. Последние осторожно ослабьте и очень аккуратно снимите шланги (есть риск, что в них еще остался тосол).

Теперь нужно освободить кран – для этого достаточно отвернуть три 10-миллиметровые гайки. Перед этим от него отсоединяют приводной тросик. Остается демонтировать испорченный узел и установить на его место исправный.

Соберите все в обратном порядке и проверьте, как работает отопитель, а также убедитесь, что в местах крепления патрубков все герметично.

Как заменить кран отопителя салона ВАЗ-2109

В автомобиле ВАЗ-2109 замену крана отопителя вызывают две неисправности: утечка охлаждающей жидкости и отказ переключения подачи холодного на горячий воздух вследствие закисания. Если неисправность смены режимов отопления не критична и может подождать, то лужи антифриза в том месте, где находится кран печки ВАЗ-2109, говорят о необходимости немедленного ремонта.

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

набор крестовых и шлицевых отвёрток;
набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
силиконовый герметик;
ёмкость для слива охлаждающей жидкости;
щётка по металлу;
универсальная проникающая смазка WD-40 или её аналог;
смотровая яма, эстакада или подъёмник;
ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится.

Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
Берём новую запчасть и производим сборку в обратном порядке.

Важно! Чтобы предотвратить в будущем утечку охлаждающей жидкости в местах стыков патрубков, необходимо обрабатывать силиконовым герметиком, а также для увеличения срока эксплуатации установить там, где стоит краник печки на ВАЗ-2109, резиновые уплотнители.

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

Подробный видеоотчет: замена крана отопителя ВАЗ 2108-2115

И теперь в записях иногда будут всплывать отчеты по ремонту переднеприводного семейства до «десяток».
А начнем мы с насущного, ибо — «Зима близко» (с) . А именно — с замены текущего крана отопителя на нашей Пятнашке. Процедура, соответственно, будет практически идентична для восьмерок, девяток, четырок и иже с ними.

Для тех, кто в первый раз, все постарался максимально-подробно показать в видеоверсии событий (даже картинки рисовал ))) ), а ниже вкратце по пунктам — как всегда.

1) Снимаем защиту (если есть) и металлические фартуки под бампером — чище и удобнее будет сливать ОЖ.
2) Открываем крышку бачка, подставляем под машину ведро или таз, и головой на «13» с карданчиком откручиваем болт-пробку на блоке цилиндров. Сливается.
3) Перемещаем ведро-таз и откручиваем четырехлепестковую пробку на радиаторе охлаждения. Сливается.
4) Под машиной локализуем краник и откручиваем хомуты двух шлангов. Сдергиваем их. Польются остатки охлаждайки.
5) Откручиваем 2 гайки, крепящие краник к перегородке кузова.
6) Ныряем в пространство для ног переднего пассажира, предварительно сняв боковую крышку «бороды» торпедо и отогнув ковролин пола. Видим тот же краник, но уже изнутри. 🙂 Так же, как и снизу, откручиваем и снимаем 2 шланга отопителя (польются остатки охлаждайки). Теперь краник можно вытащить на себя.
7) Освобождаем оплетку тросика из зажима (не сломайте его — сталь пружинная и весьма хрупка!) и сам тросик — из рычага заслонки. Всё, краник полностью освобожден — меняем на новый. Лучше поставить керамический, нового образца — в магазинах в курсе.

Процедура сборки происходит в обратной последовательности. Убедитесь, что надежно зафиксировали зажим тросика: если он отвалится, заслонка не будет нормально перемещаться.

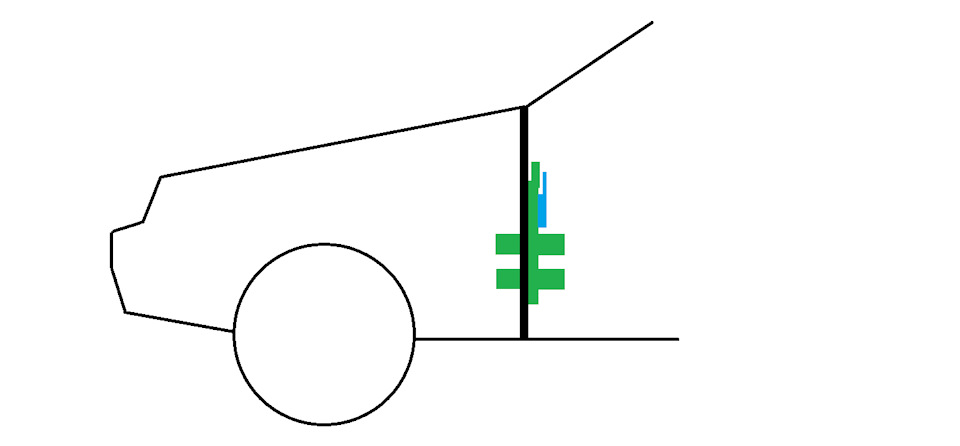

Схематичное расположение крана

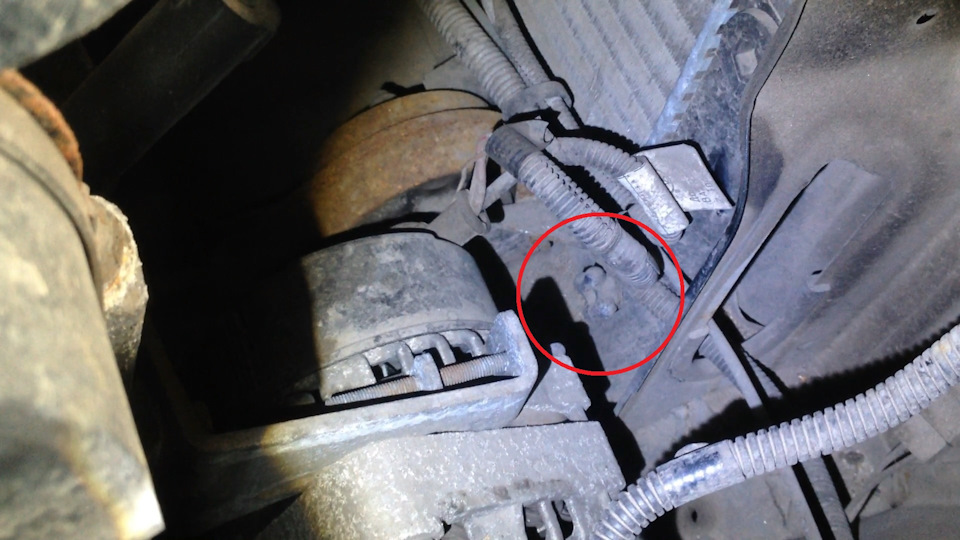

Пробка на радиаторе

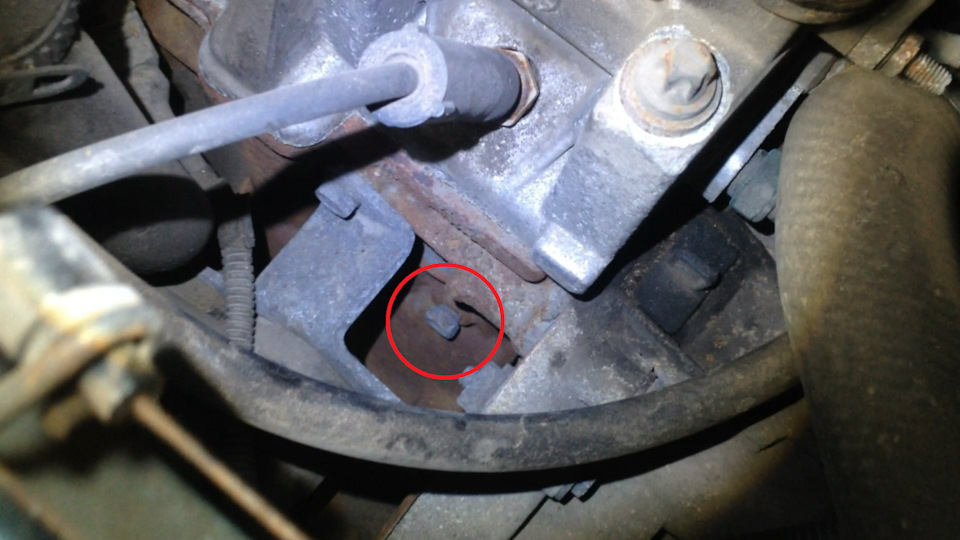

Болт-пробка на блоке

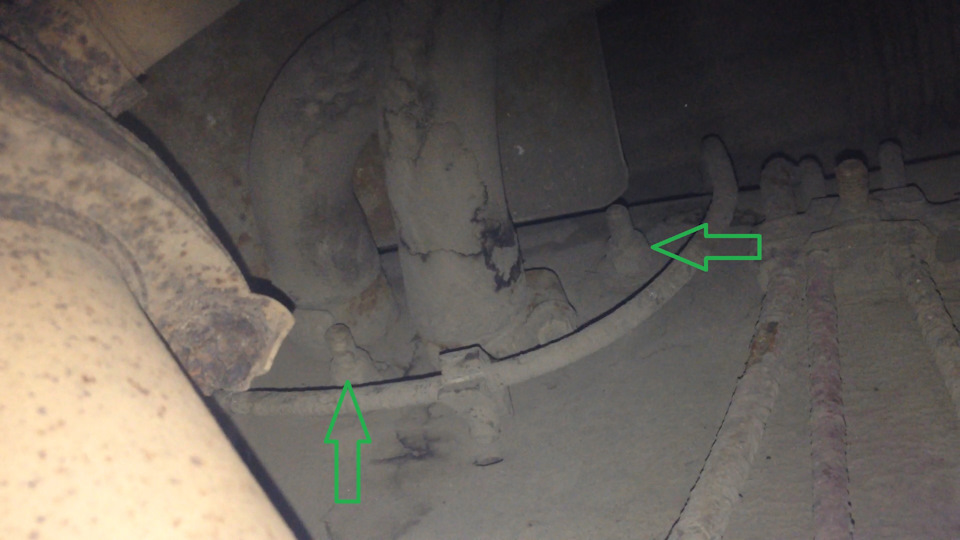

Две гайки крепления крана к перегородке кузова

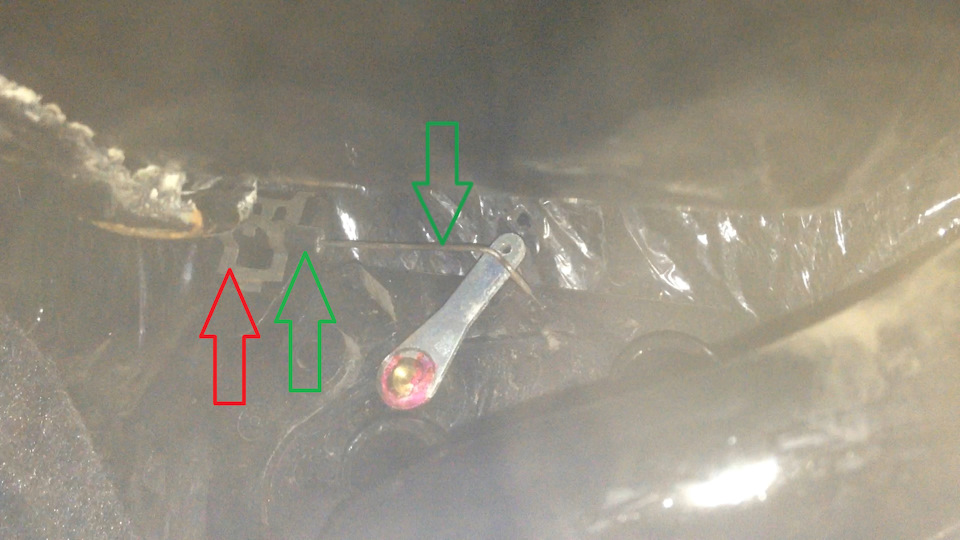

Соответственно: зажим оплетки, оплетка и сам тросик

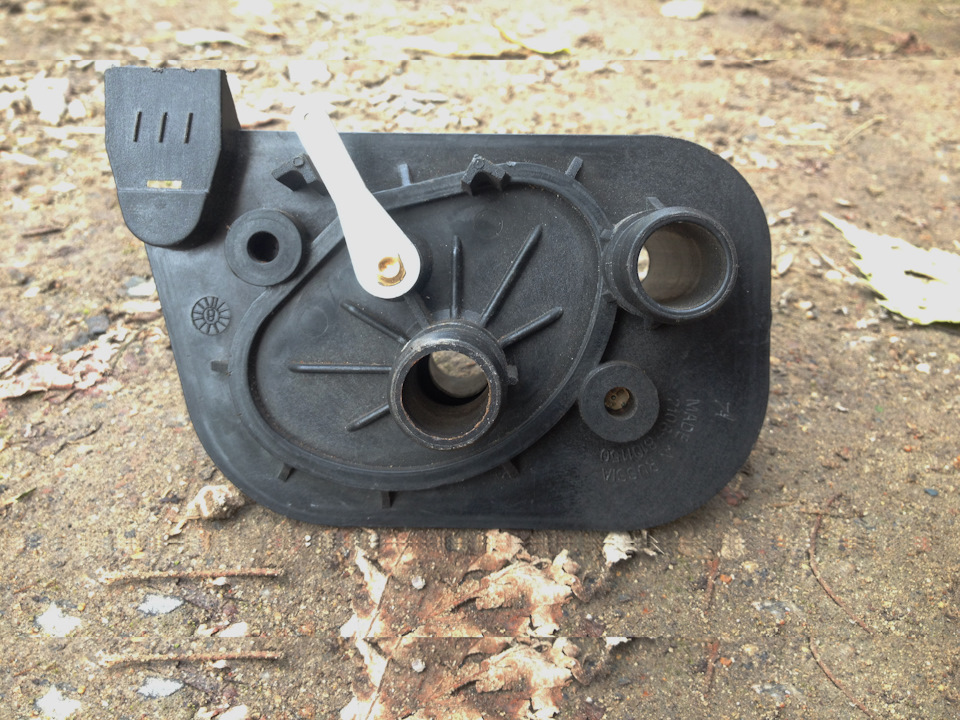

Сам кран старого образца, вид и расположение —из салона—

Кран нового образца.
