Замена рулевой трапеции

Ну собственно заменил я рулевую трапецию, а то старой стало совсем плохо, стучит бренчит и т.д.

Поехал и купил новую, была только фирмы BZAK, продавцы уверяли, что фирма хорошая, делает качественно, ну понадеялся на них и купил, обошлось мне это дело в 1480:

Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074
В комплекте было абсолютно все.
Фото в бортжурнале LADA 21074

А после дождался когда будет время и поехал менять, сняв защиту видел перед собой объект работы:

Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074

Отмечу сейчас, что перед заменой машину немного тянуло вправо, но этого не было, пока не разбились наконечники, был полностью убит правый наконечник, такие у нас дороги.

Воспользовался вот таким съемником, очень удобно:

Фото в бортжурнале LADA 21074

К сожалению, фото как снимал нету, так как было некогда, надо было ставить трапецию и ехать на сход развал.

Все шло как по маслу, гайки откручивались довольно таки легко, с усилием конечно, но без всяких там, но попалась гайка убитого наконечника и тут то я приплыл:

Фото в бортжурнале LADA 21074
Потратил минут 20 чтобы её открутить, пришлось даже колесо снимать.

После того как все снял, собрал новы комплект:

Фото в бортжурнале LADA 21074

Ну и сделал примерно одинаковые длины наконечников, чтобы не было сильной разницы со старыми:

Фото в бортжурнале LADA 21074

Ну а после уже стал ставить:

Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074

Все хорошенько протягиваем, шплинтуем, собираем и едем на сход развал.

По пути я заметил, что машину опять же тянет в право, только уже сильнее, руль стал тяжелее, но мой путь до автосервиса немного изменился, отец сказал, чтобы немножко еще прокатился, чтобы все село на свое место, поэтому послушав его совета, прокатился еще немного и поехал в сервис.

Фото в бортжурнале LADA 21074
Фото в бортжурнале LADA 21074

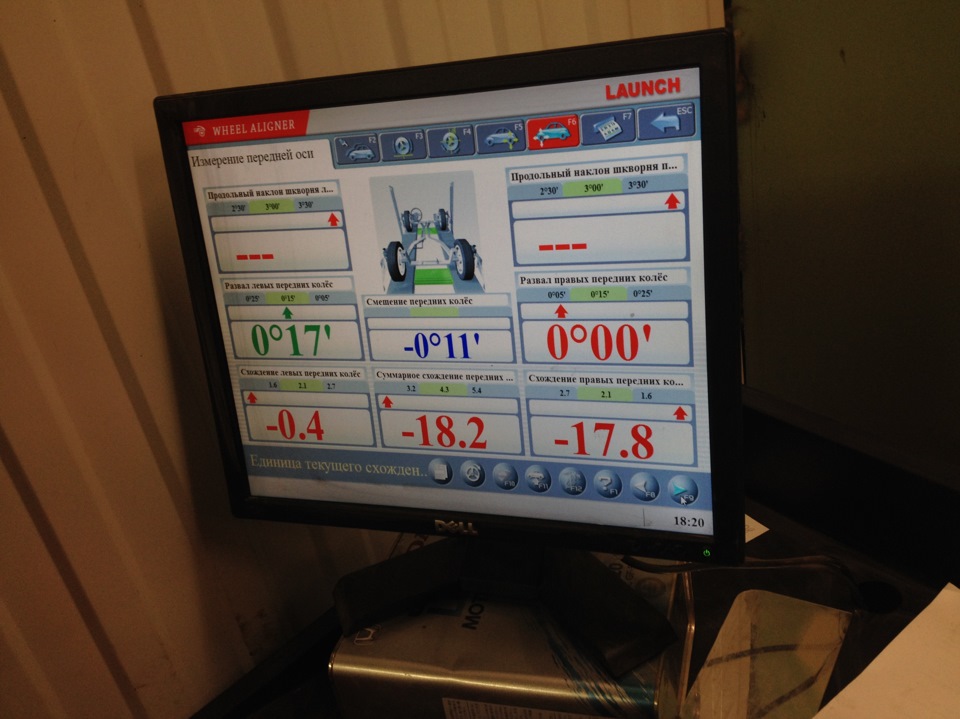

А после я увидел такие цифры, но никак понять не мог, почему я так сильно ошибся с длиной, ведь длина была точно такой же как и на старой.

То что было до

То что было до

Мастер быстренько все сделал, как он делал, за этим я следил, проверил мне шаровые, они были в порядке ушло где то 30 минут, сказали неделю покатаешься, если что то не понравится приезжай, исправим.

Выехал с сервиса и вот оно счастье, машинка едет прямо, не водит, руля слушается отлично, руль крутится легко отдал за сход-развал 1000 деревянных рублей.

Ну вот как то так прошел вчерашний день, сегодня буду менять лобовое стекло и скорее всего завтра будет отчет, ну и подготовлюсь окончательно к тех.осмотру, завтра поеду проходить, посмотрим, что скажут.

Рулевая трапеция ВАЗ-2107: какая лучше, особенности замены

Рулевая трапеция ВАЗ-2107 – это наконечники и тяги, объединенные в одну конструкцию. Она необходима для того, чтобы поворачивать передние колеса – передается усилие от рулевого колеса к редуктору, а от последнего к тягам. Если наконечник или тяга выйдет из строя, то это приводит не только к неудобствам при езде, но и к аварии – управление автомобилем становится небезопасным.

Самостоятельно сделать замену элементов рулевой трапеции можно относительно быстро, но вот настройку развала и схождения лучше проводить на специализированном оборудовании. А точность настройки «дедовскими» методами оставляет желать лучшего.

Где расположена трапеция?

Рулевая трапеция ВАЗ-2107: какая лучше, особенности замены

Рулевые наконечники и тяги расположены в нижней части моторного отсека, в непосредственной близости к салонной перегородке. Увидеть их можно на подъемнике или эстакаде, либо же при выворачивании руля в крайнее положение.

Конструкция трапеции состоит из таких элементов:

  1. Две боковые тяги (левая и правая короткие).
  2. Одна средняя тяга.
  3. Наконечники – общее количество 6 штук.

В конструкции также присутствует маятниковый рычаг – устанавливается он на правой стороне в подкапотном пространстве.

Как определить поломку трапеции?

Основные симптомы, по которым можно понять, что наконечники тяг вышли из строя:

  1. Увеличение свободного хода (люфта) рулевого колеса.
  2. Появляются стуки в рулевой системе.
  3. Слишком быстрый износ резины (либо неравномерный).

Резина быстро изнашивается при нарушении углов схождения передних колес. Также подобные симптомы появляются при деформации непосредственно рулевой тяги. Автомобиль при этом уходит с траектории, углы развала и схождения довольно сложно настроить.

Диагностика элементов трапеции

Рулевая трапеция ВАЗ-2107: какая лучше, особенности замены

Но перед тем, как осуществить замену рулевой трапеции ВАЗ-2107, нужно точно убедиться в ее неисправности. Для этого нужно выполнить такие действия:

  1. Установите автомобиль на смотровой яме или эстакаде, чтобы доступ к элементам рулевого управления был облегчен.
  2. Проведите осмотр рулевых наконечников. Обратите внимание на пыльники – на них не должно быть трещин и порезов. Люфт шарниров не должен превышать 1,5 мм.
  3. Подергайте наконечники и прислушайтесь к тому, есть ли звуки. Если доносятся стуки, то наконечник подлежит замене – ремонтировать его бесполезно, хотя и имеется такая услуга.
  4. У рулевых тяг износа практически нет – они только гнутся в результате ДТП или наезде в большие ямы.

Не стоит пытаться выпрямить тягу – она изготовлена из очень прочного металла, чтобы это сделать, необходимо приложить огромное усилие. Кроме того, прочность металла нарушается после такого «ремонта».

Инструменты для ремонта

Для того чтобы заменить элементы рулевой трапеции ВАЗ-2107, нужно приготовить такие инструменты:

  1. Накидные и рожковые ключи.
  2. Плоскогубцы.
  3. Съемник наконечников.

Демонтировать тягу рулевой трапеции ВАЗ-2107 лучше всего при помощи специального устройства. Обязательно купите съемник – он стоит не очень дорого, но с ним работа ладится.

Рулевая трапеция ВАЗ-2107: какая лучше, особенности замены

Извлечь пальцы наконечников из отверстий очень сложно – они конической формы, очень часто прикипает металл. Вы сможете выгадать, если купите универсальный съемник – он вам пригодится и при ремонте подвески (для снятия шаровых опор).

Проведение замены: пошаговое руководство

Сразу нужно определиться с тем, сколько тяг и наконечников требуется заменить. Исходя из этого, можно понять, стоит менять в сборе рулевую трапецию ВАЗ-2107, либо же отдельные ее элементы. Иногда оказывается, что целиком заменить трапецию намного эффективнее – срок службы у нее оказывается намного выше, нежели восстановленной.

Для замены вам потребуется выполнить такие манипуляции:

  1. Установите автомобиль на смотровой яме или эстакаде. Обязательно нужно снять колесо, со стороны которого будет проводиться ремонт.
  2. Распрямляете и вынимаете шплинт, после чего можно выкрутить гайку с пальца наконечника. Делаете это при помощи ключа на «22».
  3. На наконечнике устанавливаете съемник и проворачиваете его болт, выдавливая из отверстия палец.

Желательно перед началом проведения работ все резьбовые соединения обработать смазкой проникающего типа WD-40. Цена рулевой трапеции ВАЗ-2107 в сборе составит около 2000 рублей. И демонтировать ее намного проще, чем каждую тягу по-отдельности.

Рулевая трапеция ВАЗ-2107: какая лучше, особенности замены

После вытягивания первого пальца приступаете ко второму – повторяете манипуляции, описанные в пунктах 2 и 3. После этого тягу можно полностью снять. Чтобы схождение колес нарушить минимально, потребуется измерить длину старой тяги и добиться, чтобы новая имела такой же размер. Но это не говорит, что не нужно после ремонта делать регулировку развала и схождения – эта процедура обязательна.

Производители рулевых трапеций

А теперь интересующий многих автомобилистов вопрос – какая лучше рулевая трапеция на ВАЗ-2107? Производителей на рынке немало, выбрать достойного довольно сложно. Вот только несколько самых популярных заводов-изготовителей:

  1. «ВИС» – имеют высокую надежность, стоимость у них относительно маленькая. По отзывам автомобилистов, это один из качественных производителей элементов.
  2. «ТРЕК» – самые качественные элементы именно у этого производителя. Резиновые пыльники служат довольно много – равных по ресурсу практически нет.
  3. «БЕЛМАГ» – хорошее качество изделий при относительно низкой стоимость.
  4. «КЕДР» – низкая стоимость и очень плохое качество.

Это список наиболее популярных производителей, которые можно встретить на рынке.

Рулевая трапеция ВАЗ-2107: какая лучше, особенности замены

Автомобилисты очень хвалят «ТРЕК» – это очень качественные рулевые трапеции ВАЗ-2107. Цена ее составляет примерно 1700-2000 рублей. Ресурс у нее очень высокий, не сравнится с изделиями «КЕДР». Они в большинстве своем очень плохого качества – доходит до того, что они отхаживают 2000-5000 километров, после чего появляются жуткие стуки. Поэтому лучше приобрести качественные изделия.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Благодаря рулевым тягам выполняется поворот передних колес, поэтому в целях безопасности их нужно всегда держать в рабочем состоянии. На ВАЗ 2107 установлена устаревшая система тяг с шарнирами, которая называется трапецией. У нее небольшой ресурс, поэтому приходится ее часто менять. Зная устройство и руководствуясь инструкцией по демонтажу и сборке, заменить рулевые тяги можно своими руками.

Устройство и принцип работы трапеции

Рулевые тяги разворачивают колеса в сторону, куда водитель повернул руль. Расположена она на уровне днища машины под силовым агрегатом, прикреплена снизу к лонжеронам. Состоит из трех тяг: правой, средней и левой. У средней тяги два шарнира, две другие являются сборными деталями из длинной и короткой частей.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Работает трапеция по следующей схеме. Когда водитель поворачивает рулевое колесо, вращается хвостовик редуктора и вал. С помощью червячного механизма усилие передается на сошку. Она начинает разворачиваться в нужную сторону вместе с тягами. Благодаря всем трем тягам одновременно поворачиваются передние колеса. Шаровые пальцы, расположенные на концах тяг, дают возможность двигаться рулевым тягам лишь по горизонтали.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Диагностика неисправностей трапеции

В процессе эксплуатации шаровые пальцы постоянно проворачиваются, сухари истираются, появляется люфт. Об изношенности наконечника говорят следующие признаки:

  • снизу машины слышаться стуки при движении по неровным дорогам;
  • на ровной дороге авто самопроизвольно меняет траекторию пути;
  • чувствуется вибрация на руле, которая передается от люфта шаровых пальцев;
  • тяжело поворачивать руль, при этом снизу слышен скрип.

Если, поворачивать рулевое колесо, нужно прилагать значительные усилия, это говорит о том, что заклинило шаровой палец в корпусе. В этом случае срочно нужно менять пришедшую в негодность деталь, иначе палец может выбить из гнезда во время движения, и машина потеряет управление. Шарниры быстрее изнашиваются, если пришел в негодность пыльник, из-за чего грязь попадает в шарнирное соединение.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Неисправность рулевых тяг возможна по следующим причинам:

  1. Естественный износ. Срок службы зависит от условий, в которых эксплуатируется авто. Обычно он составляет 20-30 тыс. км пробега, далее в узлах появляется стук и люфт.
  2. Поврежденные защитные колпачки на шарнирах. Под пыльник попадает грязь, песок, вода. Коррозийные процессы и абразивное действие сокращают эксплуатационный срок шаровых пальцев.
  3. Недостаточное количество смазочного вещества приводит к повышенному трению и преждевременному износу соприкасающихся деталей. Перед монтажом нужно проверять наличие смазки.
  4. Деформация тяги в результате удара о какое-нибудь препятствие на дороге или при наезде на кочку. Если искривление незначительное, можно попробовать выровнять тягу, подогревая ее газовой горелкой.

При сильном износе появляется люфт и большой свободный ход колесной передней пары в горизонтальной плоскости. Для прямолинейного движения водителю приходится постоянно выравнивать автомобиль с помощью поворота руля.

Диагностируются неисправности рулевых тяг путем проведения следующих действий:

  • Машину устанавливают на смотровую яму.
  • Спустившись под авто, нужно сделать визуальный осмотр трапеции, особенно, если был удар.
  • Тягу рукой берут около наконечника и раскачивают в вертикальной плоскости – вниз-вверх. Если почувствуется люфт, деталь необходимо менять. Так же проверяют все шарнирные узлы.
Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Следует учесть, что крутить стержень вокруг своей оси не имеет смысла, так как это рабочее состояние рулевой тяги. Если ощущается небольшой люфт, это объясняется срабатыванием пружины, расположенной внутри наконечника.

Диагностика рулевых тяг ВАЗ.

Для замены желательно приобрести полный ремкомплект, но можно менять отдельные запчасти.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

На замену трудно найти оригиналы изделий, поэтому покупать следует детали известных производителей, чтобы они подошли на ВАЗ 2107 и отличались хорошим качеством.

Рулевую трапецию не обязательно менять полностью за один раз, можно менять детали по мере износа. Поэтому рулевые тяги часто собраны из изделий разных производителей.

Самостоятельно меняем короткий наконечник: пошаговая инструкция

Для проведения процедуры не потребуется смотровая яма, так как наружная часть трапеции доступна после демонтажа колеса. Из инструментов нужно приготовить: набор ключей, плоскогубцы, молоток, специальный съемник в виде стакана, рулетку или линейку, домкрат. Из материалов: резиновые перчатки, смазку WD-40, опору под колеса против отката, ветошь.

Перед заменой необходимо выполнить ряд подготовительных мероприятий:

  • Установить машину, зафиксировать и снять колесо с той стороны, где будут проводиться работы. Руль выворачиваем в нужную сторону до упора.
Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях
  • Все крепления, которые будут откручиваться, нужно очистить от загрязнений и смазать WD-40.
  • Замеряем рулеткой расстояние от одного центра наконечника до другого, чтобы при замене сохранить прежнюю длину тяги.
Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях
  • Извлекаем шплинт из гайки в виде короны, соединив его концы.

Разборку проводим по следующему алгоритму:

  • Откручиваем внешнюю гайку, стягивающую хомут, ближайшую к колесу. Внутреннюю трогать не нужно.
Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях
  • Далее откручиваем крепежную гайку шарового пальца.
Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях
  • Надеваем съемник на шарнир и крутим гайку на ключе, пока не выйдет палец с шаром из проушины поворотного кулачка.
Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях
  • Достаем шарнир из хомута, проворачивая его против часовой стрелки.
  • Проверяем смазку на новом изделии и вкручиваем на место сношенной детали.
Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях
  • Проворачивая наконечник и измеряя расстояние линейкой, подгоняем длину тяги.
  • Затягиваем гайку на хомуте, вставляем палец в гнездо и затягиваем крепление.
  • Ставим и разгибаем шплинт.

Если нет съемника, выпрессовку пальца можно сделать ударами молотка. Только нужно бить аккуратно, чтобы не нарушить резьбу.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Как полностью разобрать трапецию

Полностью тяги демонтируют, если замена производится в сборе или если меняются наконечники в комплекте с пыльниками. Демонтаж и замена производятся аналогично, как и внешнего шарнира, но немного в другом порядке.

Автомобиль загоняем на подъемник, обрабатываем крепления WD-40 и снимаем шплинты. Демонтаж колес не нужен. Рожковым ключом выкручиваем крепежные гайки, которые фиксируют шаровые пальцы. Крепежные болты на хомутах не выкручиваем. Гайки, расположенные внутри, выкручиваем с помощью изогнутого ключа.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Съемником выдавливаем оба пальца из проушины. Таким же образом демонтируем другие две тяги.

Установив новые изделия, ослабляем хомуты и подгоняем размеры под старые тяги. Длина рычага регулируется с помощью вкручивания или выкручивания короткой тяги. Стягиваем хомуты гайками.

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях

Собранные детали устанавливаем на автомобиль, закручиваем гайки и закрепляем шплинтами. Средняя тяга крепится так, чтобы изгиб выступал вперед.

После окончания работ желательно выехать на дорогу и проверить поведение автомобиля на трассе. Если при движении по прямой, машину заносит, нужно поехать на СТО и отрегулировать правильно развал схождения на передних колесах.

Важно следить за состоянием тяг, чтобы быть в уверенным в управляемости автомобиля на дороге. При малейшем подозрении на неисправность, следует выполнить диагностику и заменить неисправные и изношенные детали. Сделать это несложно даже начинающему водителю с небольшим опытом ремонтных работ.

Замена наконечников рулевых тяг на ВАЗ классика.
