Электронная дроссельная заслонка ваз 2114 — ремонт и чистка

В ходе эксплуатации автомобиля его узлы и агрегаты подвергаются загрязнению. Накопившаяся пыль и грязь препятствует правильному функционированию важнейших деталей систем автомобиля, что в свою очередь сказывается на продуктивности авто.

Электронная дроссельная заслонка на ВАЗ-2114 является, по мнению специалистов, одной из наиболее загрязняемых механизмов в автомобиле. Поэтому ДЗ необходимо уделять пристальное внимание и периодически обслуживать. В противном случае водитель ощутит превышение уровня потребления бензина транспортным средством, нестабильность работы двигателя и еще множество различных неприятностей.

Что такое дроссельная заслонка и где она находится?

Основное предназначение заслонки – подача оптимального количества воздуха в цилиндры для осуществления процесса сгорания топлива. Если этот механизм исправлен, двигатель будет стабильно работать и выдавать номинальную мощность, при любых отклонениях возникает нестабильность работы силового агрегата и других систем.

В системе автомобиля ВАЗ-2114 этот механизм находится между воздушным фильтром и впускным коллектором. Обслуживание и замена заслонки осложнена тем, что просто так подобраться к ней не возможно. Необходимо производить демонтаж всего механизма, после чего произвести его разборку.

В конструкцию ДЗ входят следующие элементы:

• датчик положения ДЗ;
• патрубок отвода ОЖ;
• патрубок подвода ОЖ;
• РХХ;
• трубка системы вентиляции и улавливания паров.

Электронная дроссельная заслонка ВАЗ-2114 работает по следующему принципу: открытие заслонки происходит в соответствии с нажатием педали акселератора. В тоже время блок принимает сигналы от различных датчиков систем, на основании которых открывает или закрывает ДЗ для достижения двигателем необходимого уровня мощности. Тем самым происходит регулировка подачи оптимального количества воздуха в цилиндры и количества впрыскиваемого топлива.

Симптомы неисправности ДЗ

Дроссельный механизм быстро загрязняется по той причине, что располагается в месте прямого контакта с продуктами горения. Плюс ко всему в ходе эксплуатации авто происходит естественное загрязнение ДЗ различными включениями, попадающих через мембрану фильтра. Пыль и грязь уменьшают подвижность заслонки, уменьшается зазор теплового зазора, в свою очередь падает пропускная способность канала.

Понять, что дроссельная заслонка нуждается в чистке можно по следующим признакам:

1. Во время морозов завести двигатель ВАЗ-2114 весьма проблематично, а при запуске мотора не слышно запаха выхлопных газов. В закрытом помещении зачастую слышится резкий запах бензина.
2. В связи с нехваткой топливоздушной смеси цилиндрам мотора при запуске силового агрегата происходит вибрация, а при небольшой скорости движения наблюдаются рывки транспортного средства.
3. При отпускании педали газа и при переходе с высоких оборотов на малые не наблюдается плавность.

Если стали проявляться подобные симптомы неисправности, то вполне вероятно, что дроссельный механизм достиг своего критического загрязнения и требует скорейшей чистки.

Инструкция по демонтажу механизма

Замена дроссельной заслонки на ВАЗ-2114 не требует наличия особых профессиональных навыков, поэтому всю работу провести сможет даже начинающий водитель. Для осуществления работы необходимо вооружиться всем необходимым инвентарем: торцевой ключ на 13, отвертки, чистящее средство.

Порядок действий при снятии ДЗ следующий:

Снимается пластмассовая накладка с верхней части мотора, открепляются шланги, обеспечивающие вентиляцию.

Также желательно убедиться в том, что остатки смазывающего вещества находятся в воздушном патрубке, это будет свидетельством того, что механизм действительно нуждается в срочной чистке.

После чего необходимо снять крышку, которая накрывает расширительный бачок для уменьшения давления в системе, снять хомуты с креплениями и отсоединить все подводящие шланги.

Заключительным этапом в процессе снятия дроссельной заслонки будет снятие шланга, за счет которого происходит вентиляция топливного бака, отсоединение тросика и освобождение двух болтов. Когда механизм демонтирован, на основании визуального осмотра можно делать заключение об его уровне загрязнения. Затем приступать к полной или частичной чистке дроссельной заслонки.

Чистка дроссельной заслонки ВАЗ-2114

От степени загрязнения устройства зависит и способ чистки. При небольшом скоплении пыли и грязи можно обойтись поверхностной чисткой. Для этого лучше всего использовать любое чистящее средство, например, спирт или растворитель, также понадобится щетка. Отверстие дроссельной заслонки забрызгивается спиртом, после очищается щеткой и сверху желательно пройтись бытовой тряпкой.

Стоит тщательно очищать как наружные, так и внутренние компоненты механизма. Однако стоит заметить, что при таком способе удалить полностью все скопления продуктов сгорания топливно-воздушной смеси не получится. При сильном загрязнении стоит прибегнуть к полному удалению налёта.

Для этого достаточно проделать следующую работу:

1. Вооружиться дополнительными подручными средствами в виде крестовой отвертки, торцевым ключом, палочками для чистки в труднодоступных местах.
2. Отверстия заслонки необходимо не только промывать и очищать чистящим средством, но желательно и продувать.
3. Демонтировать и прочистить вспомогательные датчики, отсоединить датчик холостого хода.
4. Поверхность каждого механизма протереть спиртом и собрать в обратной последовательности.

Дроссельная заслонка ВАЗ-2114 с электронной педалью является одним из важнейших узлов в системе питания автомобиля. При полной ее чистке необходимо тщательно обработать все комплектующие.

Электронный дроссель ВАЗ: конструкция, диагностика

В этом материале я хочу рассказать о конструкции, диагностике и ремонте электронной дроссельной заслонки (патрубка) фирмы Делфи, устанавливаемой на автомобили ВАЗ совместно с системой управления двигателем М74. Поводом к написанию этой статьи послужила одна очень типичная неисправность на автомобиле ВАЗ 2115 с нетипичной причиной, о которой я расскажу несколько позже.

Сразу хочу предупредить, автор этой статьи не несет никакой ответственности за неквалифицированное вмешательство и ремонт электронной дроссельной заслонки в случае выхода её из строя и возникновения аварийных ситуаций на дороге, поскольку ремонт этого узла не предусмотрен, а только замена.

Конструкция

Дроссельная заслонка (патрубок) с электроприводом предназначена для дозирования количества воздуха, поступающего во впускной коллектор. Изменение количества поступающего воздуха достигается поворотом заслонки электродвигателем, который управляется контроллером.

Основные части дроссельного узла:

1. Корпус
2. Заслонка
3. Редуктор
4. Электродвигатель
5. Датчики положения дроссельной заслонки.

Схема подключения указана ниже:

Снятие дроссельного узла:

1. Выключить зажигание, снять клемму минус с аккумулятора.
2. Открутить хомуты и снять шланг впускной трубы от дросселя.
3. Отсоединить колодку жгута.

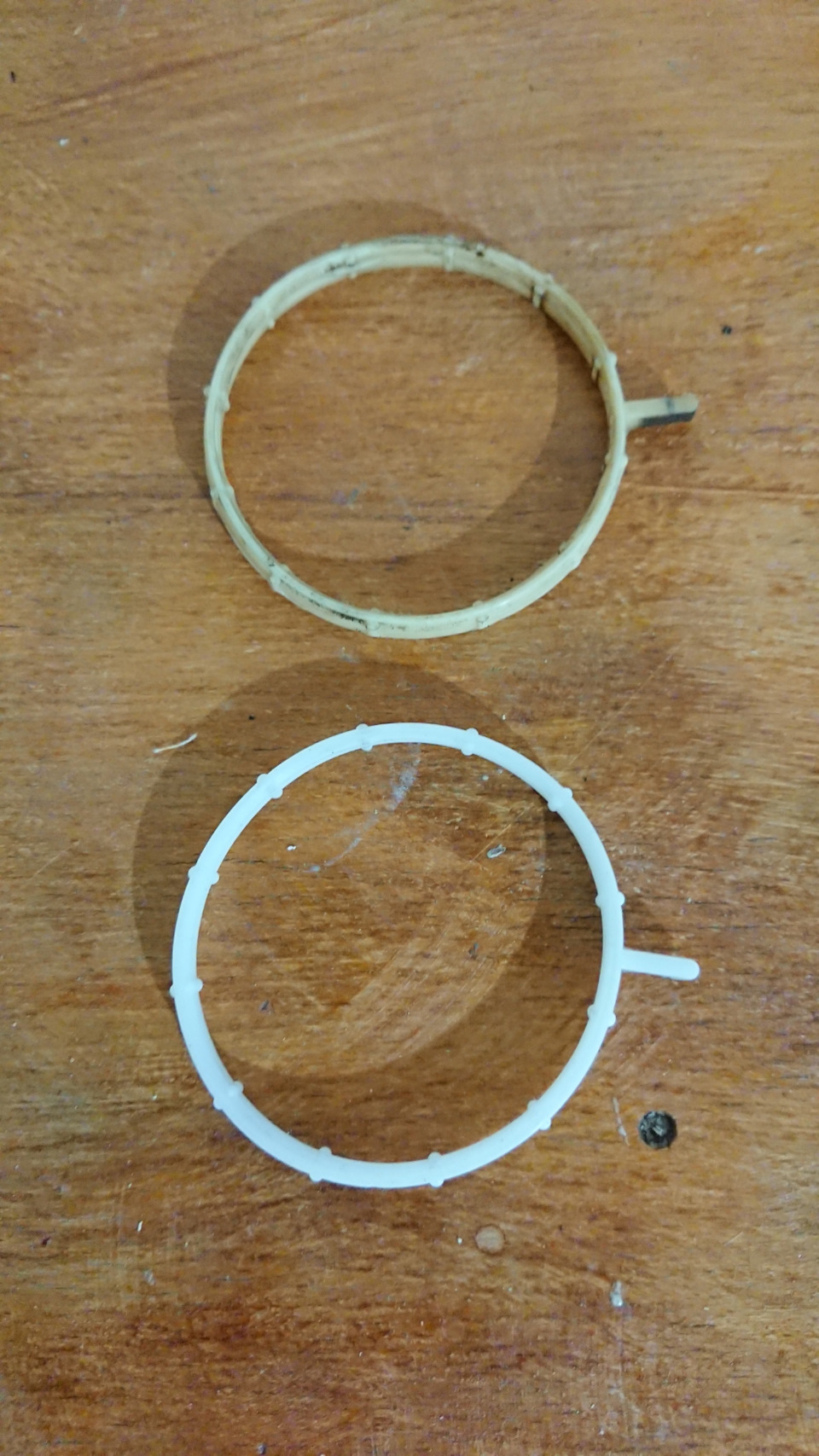

4. Отвернуть 4 болта крепления дроссельного узла от впускного коллектора и снять его.

Типичные неисправности и их диагностика

Детская болячка первых выпусков автомобилей ошибка P2135 (Рассогласование сигналов датчиков А и В положения дроссельной заслонки) проявляется в виде неустойчивого холостого хода, ограничения оборотов до 2000 и пропадания тяги. Успешно лечится обжимкой, подгибанием и пропайкой контактов колодки дроссельного узла либо заменой всего жгута электропроводки. На большинстве автомобилей давно вылечено, на новых почти не встречается.
Плавание оборотов и неустойчивый холостой ход.

Здесь мы остановимся подробнее, поскольку явление это обычное и проявляется рано или поздно почти на всех автомобилях. Основная причина здесь — несоответствие угла открытия дроссельной заслонки количеству поступающего воздуха. На большинстве автомобилей лечится промывкой. Дроссельную заслонку желательно мыть не реже чем раз в 20- 30 тыс. км. иначе отложения сажи и частиц масла создают препятствия для движения воздуха в режиме холостого хода со всеми вытекающими последствиями. Поэтому дроссельный узел надо содержать в чистоте и порядке — это аксиома.

Вторая причина плавания оборотов холостого хода — это люфт дроссельной заслонки. Как это проявляется и как диагностировать. Ниже приведен скриншот диагностической программы SMS-диагностик. Параметры сняты с автомобиля ВАЗ 2115 с системой управления двигателем М74.

Здесь стоит обратить внимание на большой расход воздуха, относительное наполнение и время впрыска. При этом угол открытия дроссельной заслонки очень мал и контроллер, пытаясь стабилизировать холостой ход, загоняет угол опережения зажигания в минус.

Происходит это потому, что реальный угол положения дроссельной заслонки не соответствует тому углу, который вычисляет блок управления, из-за люфта. Причем если сделать инициализацию дросселя, то некоторое время двигатель может работать нормально, но спустя какое-то время или после перезапуска ситуация с плаванием оборотов повторяется.

Здесь стоит упомянуть, что при загрязнении дросселя, параметры будут тоже отличаться от нормы с той лишь разницей, что угол открытия заслонки становится больше чем обычно.

Для примера приведу скриншот с нормальными параметрами:

Как устранить люфт дроссельной заслонки

Для этого дроссельный узел необходимо разобрать. Со стороны редуктора откручивается 4 винта (торкс на 15), крепящие крышку.

Здесь мы видим шестерни передаточного механизма.

Средняя шестерня просто вынимается.

С другой стороны расположены датчики положения дроссельной заслонки и электрический разъем. Крепятся винтами с очень редким пятигранным торксом. Фото ниже:

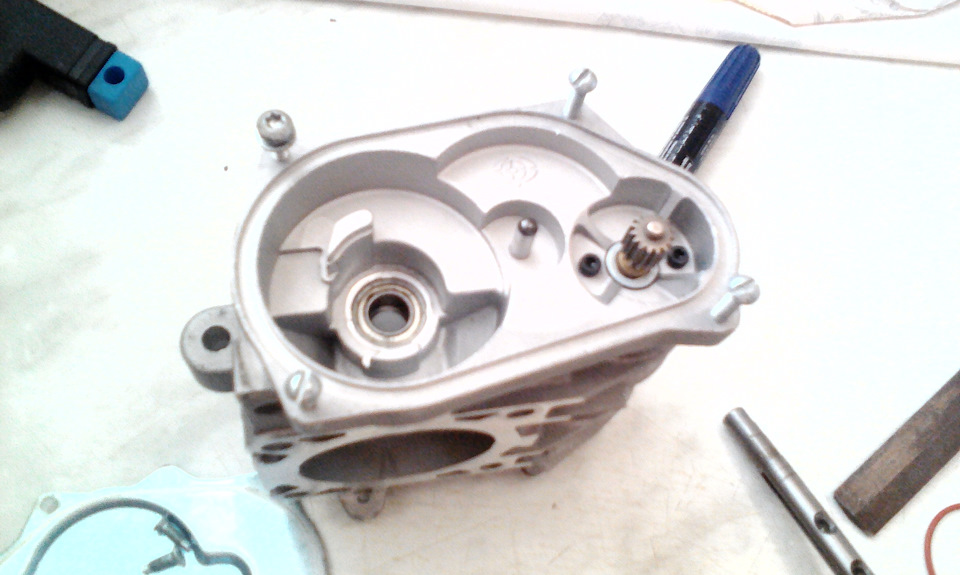

Снимаем. Виден электродвигатель в корпусе и ось заслонки.

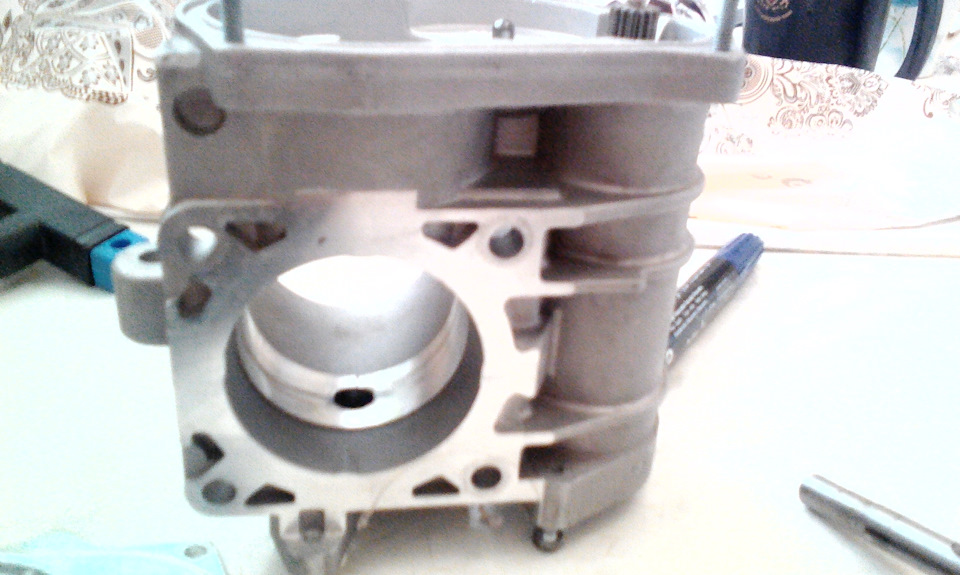

Дальше необходимо с помощью пресса или тисков выдавить ось дроссельной заслонки со стороны ДПДЗ в сторону шестеренок.

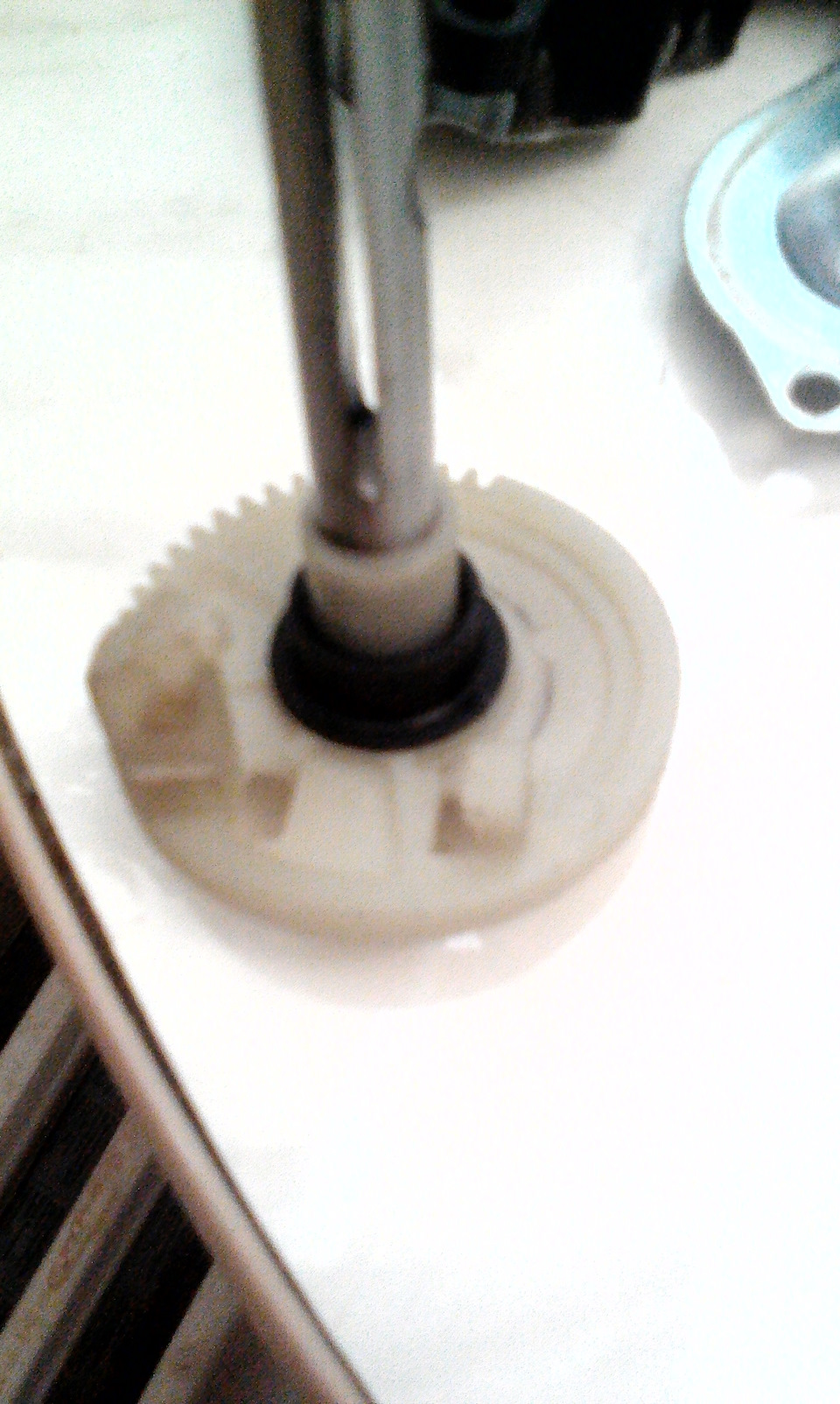

Снимаем ось.

Электродвигатель нет необходимости снимать, если он исправен. Проверить его можно просто измерив сопротивление на контактах. Сопротивление должно быть приблизительно в пределах от 10 до 30 Ом.

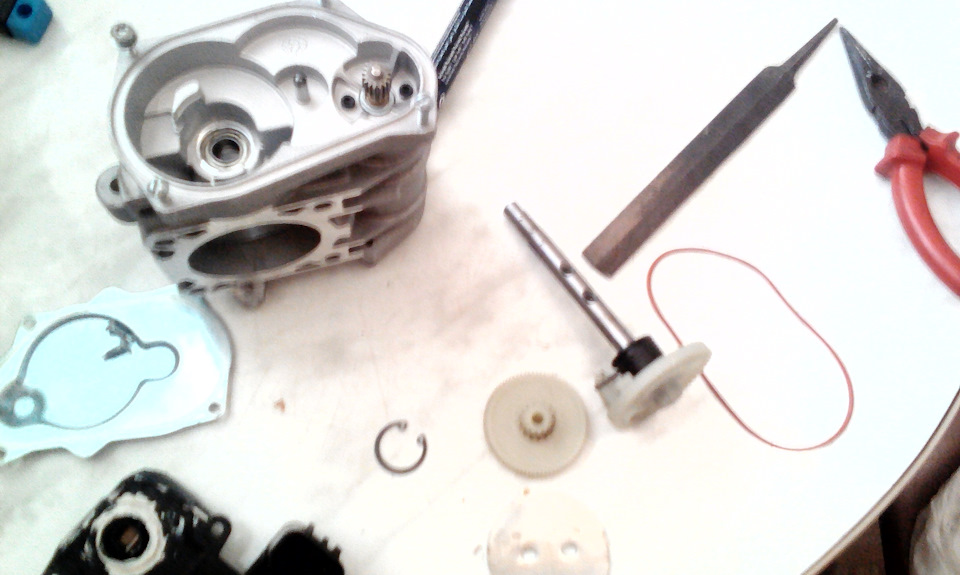

Далее фото всех составных частей электродросселя в разобранном виде.

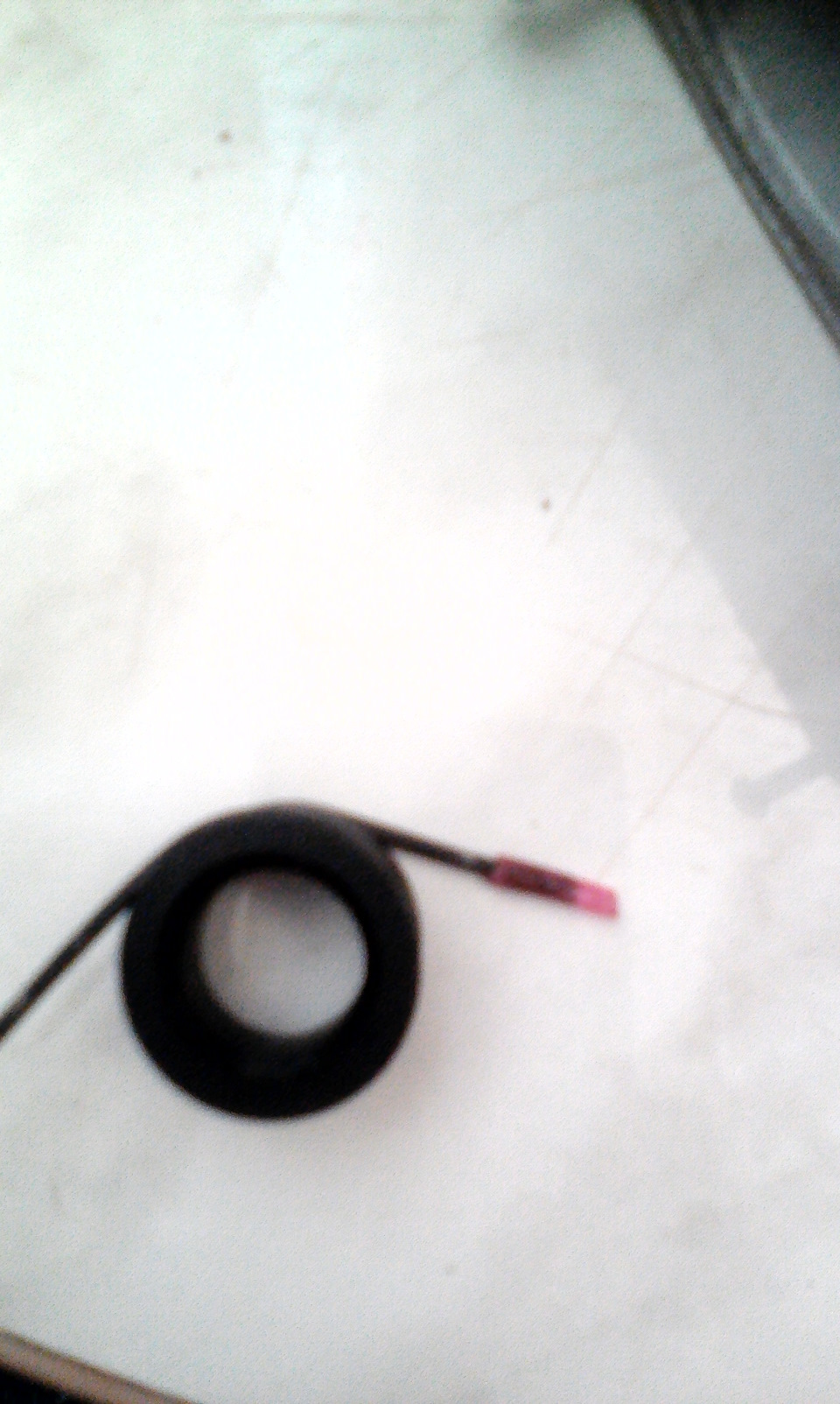

Позиция дроссельной заслонки, когда не задействован электропривод, определяется положением усов пружины между упоров — приливов в корпусе дроссельного узла и составляет приблизительно около 10% открытия относительно закрытого положения.

Люфт по оси вращения дроссельной заслонки появляется из-за выработки на алюминиевых упорах пружины. Отмечено красной стрелкой:

Здесь есть 2 варианта: либо замена дроссельного узла, а он не дешев, на момент написания статьи (сентябрь 2013) составляет порядка 2500 руб. Либо можно убрать люфт путем устранения зазора между усами пружины и приливами корпуса.

Суть предлагаемого мной способа устранения люфта состоит в том, чтобы немного раздвинуть усы пружины на величину зазора, проточив, например надфилем, канавки под усы в пластиковых упорах на самой шестерне.

После доработки проверяем рукой люфт. Однако следует учесть, что незначительный люфт, порядка 0,1-0,2 мм по оси вращения все равно будет присутствовать из-за неплотной посадки пружины на втулках оси.

Если все в порядке, собираем в обратном порядке. Ось дроссельной заслонки фиксируется от смещения шайбой с плотной посадкой, фото ниже:

Запрессовать эту шайбу обратно на ось можно с помощью подходящей трубки или например глубокой головки на 10.

Важное примечание! После ремонта, замены электронной дроссельной заслонки или замены контроллера ЭСУД необходимо выполнить адаптацию нуля положения дроссельной заслонки. Делается это очень просто. Первое включение зажигания после ремонта должно сопровождаться выдержкой не менее 30 секунд. В течении этого времени будет слышно как включится электропривод заслонки, повернет заслонку до полного закрытия и вернет её в исходное положение. После этой процедуры адаптацию дросселя можно считать выполненной и двигатель можно заводить.

Если вы все сделали правильно, холостой ход станет стабильным и равномерным.

Адаптация дроссельной заслонки ваз 2114 е газ



С 2011 года все автомобили производства концерна АвтоВАЗ укомплектованы, электронной педалью газа, в том числе и модели ваз 2114, выпущенные после 2011 года. У е-педали много преимуществ, но также в связи с новизной для АвтоВАЗ применяемого механизма, существовал ряд недоработок. Многие автомобилисты, купившие автомобиль с е-газом ваз 2114, через некоторое время столкнулись с проблемами.

Электронная педаль газа

Механическая и электронная педаль

Но сначала о том для чего понадобилось переделывать старую, надежную систему, работающую без перебоев. У этого есть несколько причин.

При управлении положением дроссельной заслонкой непосредственно ногой с помощью тросика существует небольшая задержка между открытием заслонки и корректировке смеси, это приводит к таким последствиям:

1. неправильная смесь дает на выходе большое количество C02;
2. несоответствие нормам ЕВРО-5 и ЕВРО-4;
3. при полном нажатии на педаль газа топлива расходовалось куда больше чем нужно, что увеличивает общий расход;
4. непосредственное управление смеси человеком ведет к возможности работы двс в критических режимах повышенных оборотов или слишком резкого изменения смеси, что отрицательно сказывается на ресурсе мотора.

Для того что бы избежать этих проблем инженеры решили оградить доступ человека к непосредственному управлению режимами работы двигателя, в ваз 2114 с е-газом дроссельной заслонкой управляет ЭБУ, учитывая положения педали газа, но не подчиняющемуся ему на 100%.

Это позволило добиться:

1. равномерного открытия дроссельной заслонки, без рывков;
2. синхронного изменения состава смеси и открытия заслонки;
3. экономии топлива и повышения ресурса двигателя;
4. возможность установки систем антибукса и трекшн контроля.

е-газ ваз 2114

В теории все выглядит отлично и все изменения кажутся только к лучшему. Но электронная педаль газа ваз 2114 имеет проблемы, которые появляются потому что при производстве устройство не оттестировали в достаточной степени и выпустили на рынок сырой продукт.

Е-газ ваз 2114 проблемы

Часто основными минусами электронного газа называют эти его аспекты:

• Задержка реакции автомобиля на нажатие педали акселератора.
• Проблемы с плавающими оборотами, залипание газа и самосрабатывание.
• Невозможность быстрого тюнинга автомобиля.

Задержка образуется из-за того, что сигнал от педали сначала передается в ЭБУ и только после обработки, электропривод на заслонке начинает плавно изменять ее положение. В новых автомобилях эта задержка уменьшена, благодаря лучшему ПО и более быстродейственному железу. Оборудование е-газа ваза 2114 можно так же перепрошить, подняв мощность, скорость отзыва на педаль, но снизив норму экологичности до ЕВРО-2.

Ремонт е-газ ваз 2114

В ранних версиях автомобилисты часто сталкивались с неправильной работой е-газа, обороты плавали, реакции на газ могло не быть совсем или могли быть резкие скачки оборотов двигателя. Все это было следствиями брака проводки, произведенной «АвтоВАЗом», при появлении таких неисправностей лучше ее поменять на косу от «ПЭС СКК».

Возможности тюнинга

Для тюнинга авто, оснащенного е-газом, нужно либо переделывать всю систему на обычный, тросиковый механизм, заменив кучу датчиков и ЭБУ, либо программировать имеющуюся систему под свои задачи, но это не так то просто. Заводское оборудование не предусматривает подобный вариант, поэтому для серьезного тюнинга потребуется установка специального программируемого ЭБУ, стоимость которого достаточно высока.

Неисправности е-газа

Иногда причиной неисправностей является поломка датчика холостого хода на ваз 2114 с электронной педалью газа, еще его называют РХХ. Если ЭБУ указывает на его ошибку, а холостые обороты двигателя слишком высокие и не падают, в основном 2000, то требуется замена дроссельной заслонки в сборе, либо можно попробовать почистить контакты клемм.

Неисправности электронной педали газа ваз 2114

Если электронная педаль вышла из строя и не реагирует на нажатие педали акселератора, а обороты двигателя застыли на отметке 2000 оборотов в минуту, не стоит отчаиваться и вызывать эвакуатор. С такой проблемой можно передвигаться, осторожно отпуская сцепление, медленно, но верно есть возможность доехать до дома или сервисного центра.

Если у вас присутствует какая-то неисправность, связанная с электронной педалью газа, то в блоке управления, скорее всего вы сможете найти такие коды ошибок:

1. Р2122 – говорит о низком напряжении датчика положения педали акселератора. Этот датчик работает на принципе изменения своего сопротивления, а ЭБУ, пропуская через него ток, узнает его и исходя из этого знает о положении педали. Низкое напряжение соответствует большому сопротивлению датчика. Решается чисткой контактов, их пропайкой или заменой педального узла, если не поможет.
2. 2123 – это обратная ошибка P2122, напряжение на этом же датчике слишком высокое. Возможен пробой или замыкание проводки, а также выход из строя датчика.
3. 2127 – низкий уровень сигнала второго датчика положения педали акселератора. Так как этот узел достаточно ответственный и выполняет важную функцию, для точности и надежности в нем используется сразу два датчика. Находятся они в одном корпусе, последовательность и способы устранения ошибки те же.
4. 2128 – клон кода ошибки 2123, только он отвечает за второй датчик.
5. 2138 – код говорит о несовпадении показаний этих двух датчиков, возможно с одним из них потерян контакт или он сломался. Для решения проблемы необходимо так же прочистить контакты, проверить проводку на исправность и протестировать саму педаль. Тест заключается в замере сопротивления обоих датчиков в разных положениях педали и сравнении показаний. Если они отличаются нужно поменять педаль в сборе.

Распиновка е-газ ваз 2114

В наши дни над электронной педалью поработали и решили большинство проблем, теперь она работает без сбоев, но любители быстрой езды, все равно прошивают свои ЭБУ, отмечая улучшения отзыва автомобиля на педаль.

Это связано в первую очередь с тем, что с завода производители вынуждены накладывать ограничения для того, чтобы соответствовать нормам ЕВРО и повысить ресурс двигателя. Любительские прошивки снимают эти ограничения, позволяя блоку управления открывать заслонку быстрее.

На Самарах, а в частности с электронной педалью газа ваз 2114 проблемы часто встречались на моделях первых годов выпуска, спустя некоторое время недочеты исправили и под конец производства с конвейера сошли экземпляры с надежным е-газом.
