Демонтаж мотора с автомобиля ВАЗ 2109, как и любой другой машины — это трудоемкий, многоэтапный процесс, к которому следует подходить со всей степенью ответственности.

Движок девятки

Движок девятки

Причины

Есть несколько наиболее распространенных причин, из-за которых автовладельцу приходится снимать движок со своей машины.

Причина
Особенности
Капитальный ремонтПри серьезных ДТП или в результате износа ключевых элементов двигателя, восстановить его работоспособность без процедуры снятия не удастся. Потому прибегают к демонтажу мотора
ЗаменаНе редко владельцы ВАЗ 2109 задумываются о смене стандартного заводского мотора на более производительный, мощный силовой агрегат. Это серьезный шаг, где демонтаж — один из начальных этапов
ДоработкаЕсли нет возможности или желания поменять мотор, некоторые просто дорабатывают имеющийся. Тюнинг может быть достаточно сложным, сопряженным с необходимостью полностью извлечь движок из подкапотного пространства

Вне зависимости от причин, снимать двигатель нужно аккуратно, соблюдая четкую последовательность ваших действий. Заранее определитесь, будете ли вы демонтировать мотор вместе с КПП или не снимая ее.

Без снятия КПП

Если говорить коротко, то демонтировать с вашей «девятки» мотор, не снимая КПП, вполне возможно. Для этого вам придется выполнить следующие действия:

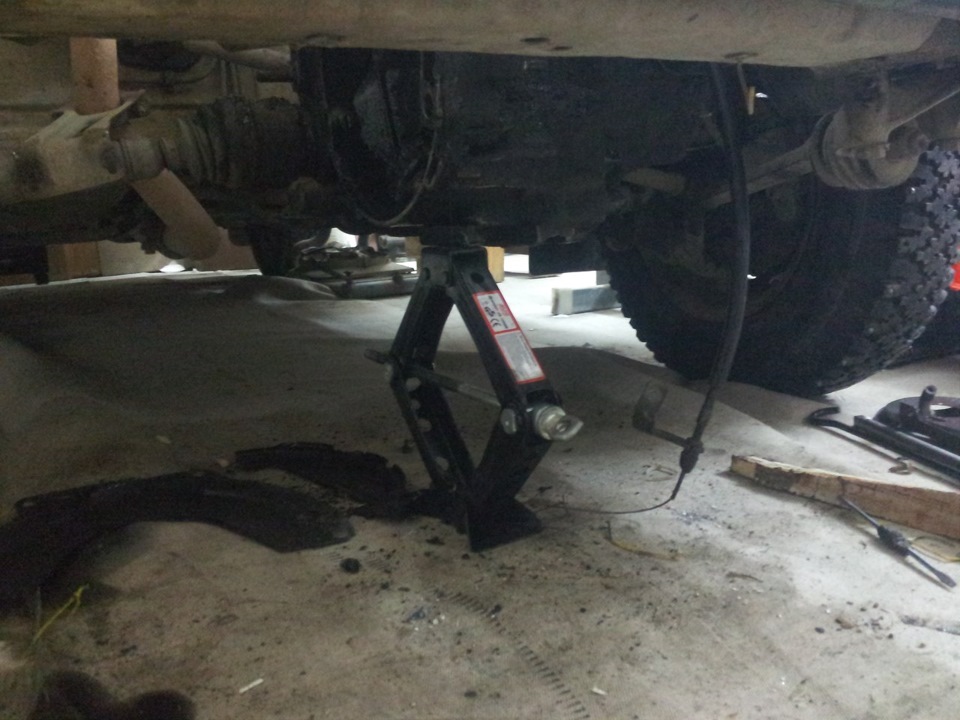

  • Подставить под коробку передач кирпичи или другие надежные опоры;
  • Открутить левый краб, отвести в сторону растяжку;
  • Снять с мотора генератор, шкив коленвала, шестеренку распределительного вала;
  • Также демонтируется насос, шпилька натяжника, трамблер, приемная труба;
  • Если планируется капитальный ремонт, тогда можно снять еще и головку;
  • Затем снимается опора двигателя;
  • Мотор сдвигается с коробки и опускается на пол. Чтобы извлечь движок, переднюю часть поднимают повыше с помощью домкрата и объем достается;
  • Либо можно вытащить через верх с помощью лебедки.

На практике все специалисты рекомендуют выполнять демонтаж мотора вместе с коробкой передач. Особенно, если планируется замена двигателя или повышение мощности стандартного мотора. В этой ситуации зачастую меняется и сама коробка, дабы она могла четко взаимодействовать с новым мотором.

КПП от девятки

КПП от девятки

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

  1. Для начала отключите аккумулятор, чтобы полностью обесточить машину.
  2. Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
  3. Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
  4. Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
  5. Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
  6. Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
  7. Отсоедините патрубки системы охлаждения, отключите термостат.
  8. Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
  9. От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
  10. Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
  11. Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
  12. Таким же образом проведите отключение генератора.
  13. Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
  14. Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
  15. Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
  16. Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
  17. Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
  18. Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
  19. Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
  20. С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
  21. Теперь наступает этап непосредственно демонтажа самого силового агрегата.
  22. Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.
Процесс извлечения через верх

Процесс извлечения через верх

  1. Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
  2. Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
  3. Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
  4. Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
  5. Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.
Самодельная опора для демонтажа

Самодельная опора для демонтажа

Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней. Тут главное не скорость, а качество и осторожность проведения каждой манипуляции.
