Нарушение работоспособности передней ступицы автомобиля ВАЗ 2109, вызванное неисправностью подшипников, может привести к достаточно печальным последствиям.
Без нормально функционирующей ступицы колеса прекращают вращаться с необходимой скоростью. Это приводит к повреждению системы торможения, а затем ломается весь автомобиль.
При обнаружении неисправностей их следует незамедлительно устранить.
Причины и симптомы износа ступицы
Выполнить замену подшипника передней ступицы вам придется, если вы обнаружите несколько признаков его износа.
| Признак | Ваши действия |
| Люфт подшипников | Проявляться это может в пошатывании колеса. Люфт может быть вызван потерей эффективности как самой ступицы, так и ее подшипника |
| Гудение подшипников | При езде вы можете слышать непонятные, посторонние звуки, идущие от колес. При наборе скорости гудение только увеличивается, но после этого при снижении скорости шум остается на прежнем уровне. Если гул исходит с одной стороны, тогда менять ступицу и подшипник следует только на ней. Если с двух сторон, тогда замените обе |
| Быстрый нагрев подшипника | Достаточно опасный диагноз, который приводит к перегреву суппортов. Как результат, они также выходят из строя. Плюс быстрее начинает закипать тормозная жидкость, что ведет к отказу тормозов. Потому проблему следует устранить незамедлительно |
Проверка подшипника на люфт
Диагностика люфта позволит определить, нужно ли снимать и менять ступичный подшипник, либо можно подкорректировать состояние узла и некоторое время спокойно продолжать эксплуатировать свой ВАЗ 2109.
Проверка на люфт
Проверка люфта подшипника передней ступицы — задача простая, с которой справится даже новичок. Ехать на СТО и тратить деньги не стоит.
Действуя по инструкции, вы легко определите люфт.
- Поднимите автомобиль на достаточную высоту, чтобы колеса оторвались от земли. Вам пригодится хороший домкрат.
- Если есть смотровая яма, тогда можно обойтись без домкрата.
- Прокачайте колесо. Тут важно удерживать колесо с двух сторон и максимально прочно зажать его. Раскачивать нужно в направлении от себя в одинаковом направлении.
- Если небольшой люфт ощущается, попробуйте посильнее затянуть гайку подшипника. Иногда в процессе езды по плохим дорогам она теряет свою хватку, отсюда возникает люфт.
- Если затяжка гайки не помогла, придется поменять ступицу или подшипник.
- Не лишним будет проверить на люфт, раскачав колесо в разных направлениях, одной рукой прижав колесо к себе, а второй — расшатывать его от себя.
- Если такая раскачка показала, что люфт имеется, виновником выступает уже не подшипник и ступица, а рулевые наконечники. Их требуется заменить.
- Замена верхней шаровой опоры потребуется, если подергать колесо с упором на верхнюю его часть и обнаружении люфта.
- Подергайте уже нижнюю часть. Люфт говорит о необходимости замены нижней опоры.
При обнаружении износа подшипника передней ступицы, следует сразу заменить оба элемента, а не менять только со стороны, где обнаружена проблема.
Выбор подшипников
Чтобы заменить ступичный подшипник, вам потребуется знать о его параметрах, размерах, характеристиках, предъявляемых конкретно для ВАЗ 2109.
Для «девятки» используется радиально-упорный роликовый двухрядный подшипник с коническими роликами. Осевые зазоры предварительно отрегулированные, заполненные смазкой. Закрытый тип подшипника.
Опираясь на таблицу, вы сможете отыскать оптимально подходящий подшип для передней ступицы вашего автомобиля.
| Параметр | Требуемый показатель |
| Внутренний диаметр | 34 миллиметра |
| Наружный диаметр | 64 миллиметра |
| Ширина подшипника | 37 миллиметров |
| Масса подшипника | 0,556 килограмма |
| Предельная частота вращения | 3700 об/мин |
Замена
Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.
Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.
Демонтажные работы
Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.
- Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
- С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
- Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
- Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
- Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.
- Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
- Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
- Положите ступицу на тиски или разместите другим удобным для вас способом.
- Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
- В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.
- Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.
Аккуратность превыше всего
- Все, подшипник ступицы вам удалось снять.
- Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
- Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.
- Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
- Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
- Установив подшипник передней ступицы, выполните процедуру обратной сборки
- Не забудьте поменять гайку ступицы.
- Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.
Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.
Признаки неисправности
О поломке, в частности, свидетельствуют:
- появление шума спереди (там, где находятся стойки) при движении;
- в салоне чувствуется довольно сильная вибрация (возникает она обычно, если смазка подсыхает или при чрезмерном загрязнении подшипника);
- слышится хруст или металлический скрежет (слом элемента).
Чтобы подтвердить свои подозрения, протестируйте узел следующим незамысловатым способом:
- проблемную сторону поднимают на домкрате;
- снимают колесо;
- диск прокручивают вручную.
Плавное его движение свидетельствует об исправности, наличие характерного звука перекатывающихся шариков говорит о приходе в негодность подшипника.
Приступая к замене вышеупомянутой детали, выберите один из описанных в этой статье способов наиболее вам подходящий.
Необходимые инструменты и подготовительные работы
Какой бы метод вы ни выбрали, вам понадобится в любом случае:
- молоток;
- зубило;
- набор ключей накидных, а также торцевые на 10 и 30;
- отвертка плоская;
- съемник (при наличии);
- оправка для выбивания подшипника;
- динамометрический ключ.
Машину устанавливают на ровной площадке. Позаботьтесь об освещении – используйте переносной прожектор. Авто выставляют на первую передачу, для дополнительной безопасности подкладывают колодки под задние колеса.
Далее:
- подняв передок домкратом, откручиваем колесо;
- разблокируем контргайки, удерживаемые буртиком;
- свинчиваем болты суппорта, затем его убираем или просто подвешиваем.
Эти процедуры необходимо выполнить вне зависимости от того, какой способ снятия подшипника вы выберете.
Замена при неснятой стойке
Такой способ позволит обойтись последующего без развала. Тут требуется снять:
- колесо вместе с диском;
- суппорт и непосредственно ступицу.
Замену производят прямо на машине, не снимая стойки. Здесь придется работать со съемником.
Процедуру выполняют так:
- свинчивают болты с барабана тормозного и снимают его;
- убирают шаровые опоры;
- из передней ступицы вытаскивают ШРУС, а затем удалят и ее саму, воспользовавшись зубилом;
- из кулака поворотного вытаскивают стопорное кольцо (в нем находится внешняя часть испорченного подшипника);
- съемник устанавливают прямо на кулак;
- затягивая болт приспособления, выпрессовывают деталь;
Когда она полностью покинет цапфу, демонтируют защиту, потом снимается ступица, из которой извлекается внутренняя обойма.
Без съемника последнюю удалить также можно, но для этого понадобится зубило. Еще довольно просто надрезать болгаркой, а затем расколоть тяжелым молотком.
Установка
У кулака очищают внутреннюю поверхность от загрязнений и наносят на нее смазку (солидол). Съемник с новым подшипником устанавливают на место и впрессовывают его. Чтобы процесс прошел легче, его предварительно рекомендуется хорошенько охладить в морозильной камере.
Исправный узел вставляют внутрь кулака максимально ровно, стараясь не допускать перекоса. После монтажа подшипника, вновь надевают ступицу и при необходимости запрессовуют. Все остальные этапы работ производятся в обратном порядке.
Ступичную гайку необходимо затянуть при помощи динамометрического ключа (требуемое усилие составляет 20 Н*М).
Замена без съемника с демонтажем стойки
В этом случае всю конструкцию необходимо полностью снять с автомобиля, в том числе поворотный кулак. Замена пришедшей в негодность детали производится прямо на стойке. Достоинством данного способа является отсутствие необходимости впоследствии заниматься сходом-развалом.
Все работы осуществляются в следующем порядке:
- снимается рулевой наконечник;
- выкручиваются верхние болты, держащие стойку (они находятся в подкапотном пространстве);

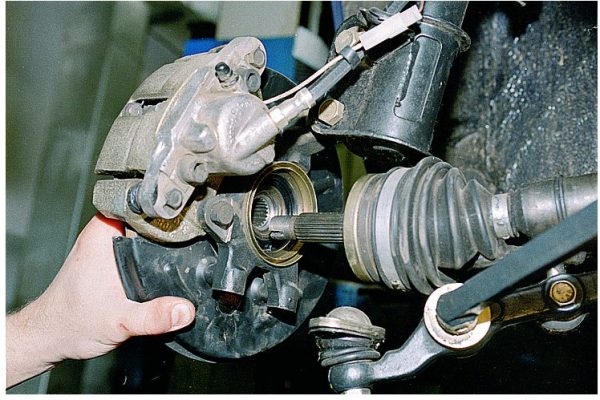

- далее она извлекается из ШРУС и вытаскивается из машины.
Подшипник меняют, а стойку монтируют на место.
Замена без демонтажа стойки и съемника
В этом случае необходимо снять полностью поворотный механизм с установленной ступицей. Затем ее выбивают. По завершении работ придется проверить развал-схождение.
Последовательность действий здесь выглядит таким образом:
- снимается суппорт;
- свинчиваются болты, фиксирующие стойку;
- забирается поворотный механизм;
- извлекается затем ШРУС;
- со ступицы скручивают барабан;
- демонтируют защиту;
- освобожденный от других элементов кулак закрепляют в тисках;
- ступица выбивается, а после удаляется подшипник.
Полезные советы
Выполняя следующие рекомендации, вы обеспечите более длительное использование новых подшипников:
- заменяя испорченную деталь, поставьте новую на оба передних колеса, так вся система будет работать стабильнее (после процедуры проверяют развал-схождение);
- подшипник охлаждают перед использованием, а поворотный механизм, наоборот, нагревают, это позволит провести прессовку с минимальными трудозатратами;
- старайтесь покупать новые запчасти в магазинах с хорошей репутацией, имеющих необходимые сертификаты соответствия и прочие документы, подтверждающие качество реализуемой продукции.
