Реактивные тяги ваз 2107 их замена и ремонт

Если автомобиль остаётся устойчивым во время движения, оно будет безопасным. Это правило в равной степени актуально для легкового и грузового транспорта. Исключением не стал ВАЗ 2107. Автомобиль никогда не мог похвастаться высокой управляемостью. Потому инженеры и разработали систему с реактивными тягами. Но даже такие элементы могут выходить из строя, вызывая вопросы о самостоятельной замене.

Назначение реактивных тяг на ВАЗ 2107

Реактивные тяги обеспечивают защиту от раскачиваний и потери управления на дороге, при резких поворотах и препятствиях. Ещё у ранних версий автомобиля появлялись подобные проблемы. Но внутри машин были только обычные рессоры, о системе с тягами никто ничего не знал.

Именно по этой причине транспортное средство доставляло немало проблем при управлении. Только со временем подвеску доработали. Устанавливалась система, где была длинная штанга в количестве нескольких штук. На эту часть и шли основные нагрузки.

Классические машины ВАЗ 2107 и другие модели содержат следующий вариант комплекта реактивных тяг:

1. Длинные.
2. Короткие.
3. Большая поперечная, которая служит и основой для всей системы.

Место установки – около автомобильной оси, расположенной сзади. Взгляду система открывается только из смотровой ямы, где обычно проводятся ремонтные работы, если проводится замена реактивных тяг.

Неисправности реактивных тяг и возможные последствия

Если из-за нагрузок ось будет раскачиваться или смещаться, удар примет реактивная тяга. Появление дефектов у деталей приводит к ухудшению общего поведения транспорта.  Поменять повреждённые части нужно как можно быстрее.

Следующие факторы часто становятся причиной поломок:

• Воздействие химикатов из составов для дорог в зимнее время;
• Воздействие скручивающих нагрузок. Происходит чаще при столкновениями с препятствиями. Только снижение скорости перед указанными элементами уменьшает риски;
• Нагрузки статического характера. Этот фактор только уменьшают отсутствием перегрузок, окончательно избавиться от него невозможно при эксплуатации тяг на ВАЗ 2107.

Деформацию, сколы и трещины важно выявлять своевременно, для чего организуют периодическую проверку всей системы. Сварочные швы и сайлентблоки – слабые места, которым во время проверок отводится больше всего внимания.

Сайлентблок любого типа – резиновый, поэтому их износ происходит быстрее по сравнению с металлическими деталями. Из-за их износа появляются люфты, становящиеся препятствием для стабилизирующей функции. Сварные соединения, когда ломаются, тоже приводят к неприятным последствиям. Снять их рекомендуется как можно быстрее.

При сломанных деталях управление транспортом хуже. К этому добавляется и нестабильное поведение кузова, когда появляются дефекты у тяг реактивных.

Проверка состояния реактивных тяг на ВАЗ 2107

100 тысяч километров пробега – на такой срок хватает новых деталей от автомобиля, согласно существующим инструкциям. Но реальный срок службы редко превышает 80 тысяч километров, если учесть реальные условия.

Те же инструкции говорят, что проверки рекомендуется организовывать каждые 20 тысяч километров. И здесь мастера рекомендуют сократить срок на 5-10 тысяч км, чтобы было проще избежать неприятных сюрпризов. Без смотровой ямы и монтажной лопатки не обойтись, только так реактивная тяга открывается для обзора и других действий.

Последовательность проверки

Действия не такие уж и сложные:

1. Установка транспорта на смотровую яму, либо на эстакаде;
2. Лопатки для монтажа вставляют позади проушин тяги;
3. Лопаткой упираются в кронштейн реактивной тяги. Предпринимается попытка сдвига детали, вместе с сайлентблоком. Если действие удалось – значит, деталь изношена, требуется её замена;
4. Повторение аналогичного порядка действий с каждым сайлентблоком. При смещении в стороны на несколько мм необходимость замены очевидна.

Сами штанги вместе с проушинами тоже проверяют на предмет износа. При обнаружении любых дефектов и в этом случае проводится замена втулок и остальных деталей.

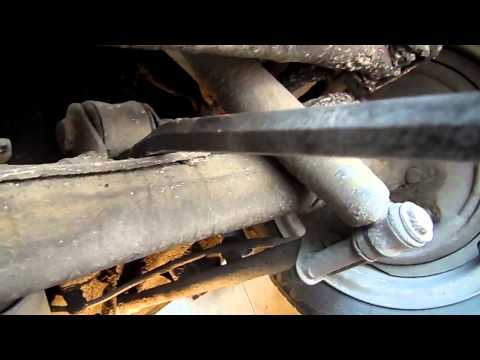

Видео проверка реактивных тяг на ВАЗ 2107

Выбор реактивных тяг

Детали относятся к разным производителям, между ценами которых часто появляется разница в несколько раз. Производство предполагает применение пружинящих видов стали в качестве основы. Ещё при покупке легко выявить наличие брака в том или ином случае. Надо осмотреть деталь, особенно в местах сварки. Если есть сколы и трещины – от покупки рекомендуют отказаться.  Крепление не должно быть повреждено.

Лучше обращаться к представителям проверенных магазинов. Главное – не забыть взять чек, благодаря которому упрощается процедура оформления возврата при необходимости.

Замена реактивных тяг на ВАЗ 2107

Надо заранее подготовить комплект с инструментами, расходными материалами. Их основной список выглядит следующим образом:

• Молоток;
• Комплект с рожковыми ключами. Усиленный двойной тип деталей иногда трудно снять без дополнительных инструментов;
• Лопатки для монтажа;
• WD-40 – этим составом снимают ржавчину;
• Комплект с новыми реактивными тягами, в том числе должна быть поперечная.

Когда всё готово, приступают к самой работе.

Снятие реактивных тяг

Снятие старых деталей – первый шаг, с которого начинают работу.

Процесс предполагает такую последовательность:

1. Металлическую щётку используют, чтобы очистить от ржавчины и грязи резьбовые соединения. Затем для обработки берут состав WD-40. Требуется подождать некоторое время, прежде чем работа будет продолжена. Инструкция актуальна и для модели классик.
2. Полное откручивание гайки, за счёт которой шайба держится на свободной стороне. Этот процесс идёт тяжело, лучше взять длинный ключ, при необходимости повторно обработать поверхность составом WD-40.
3. Демонтаж болта с гайкой, переход к другой стороне. Задние части демонтируются почти таким же способом.
4. Откручивание гайки от крепления нижнего амортизатора. Болт с распорной втулкой тоже достают.
5. Сдвиг в сторону самого амортизатора. Иначе не получить доступа ко второму болту.
6. Резьбу болта очищают металлической щёткой, потом ещё раз применяют WD-40.
7. Гайку откручивают, вытаскивают болт. Резинка тоже меняется при необходимости.

Болт просто срезают, если гайку не получается открутить. Снятие реактивных тяг предполагает применение лопатки для монтажа. Остатки крепления необходимо удалять, если болт пришлось срезать.

Обратная заварка трещин не поможет при их появлении на поверхности. Шов потом всё равно не выдерживает нагрузки. Такие детали подлежат только замене в полном объёме.

Ремонт и установка реактивных тяг

Повторное использование допустимо только при уцелевшей металлической части. Резиновые сайлентблоки в любом случае подлежат замене. Из проушин извлекают старые детали, а потом монтируют новые. Обработка поверхности чистящими средствами для посуды упрощает этот процесс.

Новые тяги устанавливаются в следующем порядке:

• Проушина тяги монтируется в передний кронштейн;
• Закрепляющий болт смазывают нигролом, литолом. Всё вставляют в кронштейн, затягивают гайкой;
• Проушину тяги вставляют в задний кронштейн реактивной тяги;
• Вставляют болт со смазкой, потом закрепляют гайкой.

Допустима ситуация, когда друг с другом не совпадают отверстия у проушины тяги и кронштейна. Тогда берут монтажную лопатку, при возможности исправляют текущее положение.

Нижнюю часть амортизатора сзади закрепляют, когда основная часть работы завершена.

Видео меняем реактивные на ВАЗ 2107

Замена втулок и сайлентблоков на тягах ВАЗ 2107

Сайлентблоки со втулками относятся к одноразовым деталям, для которых проводится сразу замена. В условиях гаража восстановление деталей становится невозможным. Для замены потребуется обзавестись такими вещами:

1. Бородок 10-миллиметрового диаметра.
2. Молоток.
3. Запрессовочное приспособление. Оно может понадобиться и, когда ремонтируют задний мост.

Последовательность действий

Следуют вышеизложенным инструкциям, снимая тягу. Детали надо заранее обработать жидкостью WD-40. Металлическая щётка помогает избавиться от грязи и пыли. Далее действия выполняются согласно указанному алгоритму:

• После снятия тяги втулка должна извлекаться без проблем;

Но такое поведение характерно для деталей без серьёзной ржавчины, с сильным износом. Иначе придётся использовать молоток, чтобы выбить конструкцию со своего места. Бородок вставляется внутрь предварительно.

• От сайлентблока избавляются, если резиновая часть повредилась слишком сильно. Отвёрткой или монтажной лопатой поддевают части, которые мешают всё освободить;
• Острым ножом или наждачной бумагой тщательно прочищают поверхность проушины внутри. Остатки резины и ржавчины должны после этого исчезнуть полностью;
• В проушину ставят новую втулку, проводят запрессовку с помощью нового оборудования;
• Бородок помогает справиться с этой частью работы. Главное – действовать осторожно во избежание повреждений.

Замена реактивных тяг на ВАЗ 2107 еще один способ

Реактивные тяги – это неотъемлемая часть в подвески автомобилей, они только вступают в работу при наезде на кочку или при трогании с места, всего тяг пять в классическом автомобиле, все располагаются в задней части авто, две по бокам, две в центре (Ближе к центру) и одна длинная, но называется она не реактивная тяга, а поперечная штанга, как всё это меняется, мы подробно описали в этой статье, принцип замены всех тяг один и тот же, поэтому проблем с их заменой у Вас не должно будет возникнуть.

Тяги крепятся при помощи болтов на конце которых гайки завёрнуты и тому подобного, поэтому сразу думайте что для замены тяг нужно взять будет и кстати, рекомендуем всю работу на яме осуществлять с ней гораздо удобней тяги менять и про домкрат с баллонным ключом не забудьте!

Где находятся реактивные тяги?

Увидеть их на автомобиле сложно (Посредством фото), если своими глазами посмотреть, то всё до мельчайшего разглядеть можно будет, поэтому фото мы не стали выкладывать, а выложили подробную схему задней подвески классического авто, посмотрев на неё можно увидеть как каждая тяга стрелкой указана, разберём по подробней: На фото всего приведено пять стрелок, красная обозначает ту самую длинную тягу под названием «Поперечная штанга», две синих стрелки указывают на продольные штанги и две зелёных на продольные тяги, благодаря этому всему, задняя подвеска получается более менее устойчивой к завалу задних колёс при езде на кочки, приведём пример, если все тяги снять то при наезде на кочки задние колёса и поперёк будут ходить и заваливаться (Вместе с ними и мост будет перемещаться и он выскочить даже может), из-за этого будет плохая устойчивость автомобиля на высокой скорости и большая вероятность того, что автомобиль при резком повороте руля перевернётся, с тягами же мост держится крепко в одном положении, а при наезде на кочке происходит их скручивание и даже если мост уйдёт вперёд, то он сразу же вернётся в своё изначальное положение, в связи с чем развал колёс не измениться и машина будет ехать точно так же ровно как и до этого ехала.

Когда нужно менять реактивные тяги?

Лучше всего конечно же тяги менять все вместе комплектом, потому что очень неприятно постоянно лазить в подвеску, лучше один раз залезть и всё сделать как надо и забыть об этом на довольно долгое время (Тяги живут года долгое время, но это зависит от дорог и от качества их исполнения, хорошие тяги как мы уже сказали довольно долгую жизнь прослужат), меняются они в том случае, если тяги погнулись, если сайлентблоки потрескались у них и при тому подобных случаях.

Как заменить реактивные тяги на ВАЗ 2101-ВАЗ 2107?

Если Вы решили произвести замену всех тяг, то и по поводу замены болтов подумайте, что Вам это даст, во-первых с новыми болтами будет по приятней работать, во-вторых гайки будут заворачиваться гораздо легче по резьбе чем это будет происходить со старыми заржавевшими болтами, ну и в-третьих в будущем если придётся повторно работать с тягами, новые болты будет гораздо легче отвернуть и выбить (Ничего не заржавеет потому что за небольшое время), но производить замену болтов, мы рекомендуем только в случае, когда старые болты уже испортились и все поржавели!

1. Абсолютно все тяги которые присутствуют в задней подвески классического авто, снимаются идентично, поэтому показывать про каждую тягу отдельно фото и объяснять как она меняется мы не будем, возьмём в пример центральную тягу (Другие снимаются аналогично, но есть кой какие нюансы, мы их все укажем), в общем приступим, первым делом смажьте болты и гайки крепления реактивных тяг проникающей смазкой (Таковой может выступать WD-40), после чего дайте смазки хорошенько пропитаться (5 минут достаточно) и дождавшись чего, можете приступать к работе.

2. Первом делом возьмите два ключа (Один из которых должен быть накидной, а другой вороток и головка, так гораздо удобней) и удерживая одним болт от проворачивания, другим открутите гайку, как только операция будет проведена, выбейте болт с помощью рукоятки молотка или при помощи чего ни будь подобного (Полностью болт можно выбить выколоткой или же другим болтом, подходящего размера), затем приподнимите тягу на верх и зачистите всё посадочное место от грязи, если на металлических проушинах (Это куда болт просовывается который тягу крепит, всего проушины две, на одном конце головка болта торчит, а на другом гайка) обнаружены следы ржавчины, то в таком случае возьмите наждачную бумагу и от этого её зачистите, с другой стороны центральная тяга (Где она к кузову крепится) отсоединяется точно так же, после отсоединения, снимите полностью тягу с автомобиля.

3. С центральными тягами разобрались, если решите снять поперечную штангу то откручивать её нужно точно так же (Она по бокам крепиться), но есть одна проблема в установке, при снятии штанги углы у задних колёс изменяются (Они заваливаются) и поэтому когда новую тягу поднесёте у Вас окажется то, что отверстие под болт совпадать не будет (см. фото ниже), по бороть это можно вставив в отверстие мощную отвёртку и силой, совместить эти оба отверстия и вытаскивая её, с другой стороны вставить сразу же болт который позже забить придётся и завернуть гайку этого болта, на этом штанга будет полностью установлена.

4. И про последние тяги пару слов скажем, их менять сложнее всего, потому что там ещё и нижнюю часть заднего амортизатора отворачивать будет нужно (Как отвернуть задний амортизатор снизу, читайте в статье под названием: «Замена задних амортизаторов на ВАЗ», пункт 2-5), после этого откиньте нижнюю часть амортизатора чтобы она не мешала и проделайте точно те же действия, как и с другими тягами, то есть одним ключом удерживайте болт от проворачивания, а другим выверните гайку, выбив болт, отсоедините тягу от одного конца, от кузова отсоединяется она абсолютно идентично.

5. За время всех операций по замене, у Вас возникнут проблемы только с болтами, а именно их будет очень сложно засовывать обратно, особенно Вы их не засунете если будете работать с вывешенными задними колёсами, дадим совет, почти всегда во время замены реактивных тяг подвеска должна быть нагруженной, иногда сильно нагружена быть должна, иногда даже колёса чуть чуть земли касаться должны будут, Вы это всё учитывайте и в связи с этими особенностями, регулируйте высоту и степень нагруженности задний подвески у автомобиля.

И кстати, чтобы болты в будущем легко можно было вынуть и резьба не закисала, по рекомендуем смазать их перед установкой солидолом и тогда в будущем они легко отвернуться, если даже не захотите через некоторое время менять тяги сами а будете отдавать машину на СТО, то за смазанные болты они Вам только спасибо скажут, поэтому учитывайте это и проблем с болтами будет куда меньше!

Меняем рективные тяги реактивные по уму

Перед тем как поменять реактивные тяги на ВАЗ 2107, отыщите подходящее место. Работу нужно выполнять на яме или эстакаде. В крайнем случае, найдите ровную площадку, поднимите и зафиксируйте нужную часть автомобиля.

Для работы подготовьте:

• необходимый набор ключей;
• щетку по металлу;
• WD-40.

Алгоритм замены реактивных тяг следующий

1. Вычищайте места соединения реактивных тяг с помощью специальной щетки. После обработки обязательно побрызгайте болтовое соединение WD-40 и дайте время отмокнуть.

Обратите внимание! Что процесс замены тяг идентичен поэтому описывать, как меняется каждая тяга в отдельности нет смысла.

2. Бывает что с первого раза открутить не получится. Проведите повторную обработку вэдэшкой и выждите еще немного времени.

Для большей эффективности можно взять ключ с большим «плечом» и отворачивайте гайку (конечно, если вы работаете лежа под машиной, то такой вариант вряд ли подойдет).
3. Как только гайка поравняется с краем болта, нанесите несколько ударов молотком, чтобы сместить болт с «насиженного» места, так как он обычно сильно прикипает во втулке.

4. С помощью ключа выкручивайте гайку полностью и доставайте болт, ели он не поддается воспользуйтесь выколоткой.

5. Если тяга была вырвана «живьем», то вам придется достать остатки крепления. Сделать это можно с помощью небольшой монтажной лопатки.

6. Теперь переходите ко второй части крепления. Здесь еще придется отвернуть нижнюю часть амортизатора, вытащить распорную втулку и отвести его в сторону, делается это для того что бы получить доступ к болту реактивной тяги

8. Гайки могут идти слишком туго–это нормально. Объясняется это тем, что для крепления используется самоконтрящаяся гайка. Ее особенность – наличие капронового «бортика» по краю, который делает соединение более плотным.
11. Дальше – сложнее. Особенность конструкции такова, что болт устанавливается со стороны редуктора. Как следствие, бить по болту не очень удобно – для этого нужно раскрутить все лишнее с левой стороны (снять тормозной диск, достать полуось и так далее).

Конечно, выполнять такие работы – это серьезная затрата сил и времени, поэтому такой работой заниматься нет смысла. Попробуйте зачистить соединение щеткой, обработать WD-40 и после этого сделайте попытку выкручивания фото 2.

Если снова ничего не выходит, то без болгарки уже не обойтись. Срезайте головку болта на промежутке между сайлентблоком и кронштейном. Аналогичную манипуляцию выполняйте и с другой стороны.

12. С помощью монтажной лопатки доставайте тягу из кронштейна.

Обратите внимание, что в случае трещины или поломки реактивной тяги не стоит ее заваривать или пытаться восстанавливать другим способом – это опасно.

Лучше установить новую тягу и больше не переживать за возможный выход из строя узла.

Установка тяги производится по такому алгоритму

1. Устанавливайте тягу сначала в передний кронштейн. Перед тем как вставлять болт в подготовленное место, обязательно смазывайте его с помощью нигрола.

2. Вставляйте реактивную тягу в задний кронштейн. При этом не удивляйтесь, если отверстия совпадать не будут.

Если тяга была сломана, то под воздействием нагрузок мост постоянно перемещался. Это, в свою очередь, привело к смещению крепления.

Чтобы совместить отверстия, необходимо взять монтажную лопатку, упереть ее за кронштейн и выкручивать мост до совмещения отверстий. Как только отверстия проемы станут на один уровень, вставляйте болт и закручивайте гайку.

Путем простых манипуляций, вы сможете самостоятельно заменить реактивную тягу и сэкономить немного средств на посещении СТО.

Главное – не пропустить момент выхода тяги или втулки из строя. Удачи на дорогах и конечно же без поломок.
