Блок предохранителей
Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.
Схема предохранителей
Схема предохранителей
- К1 – реле очистителей фар.
- К2 – реле указателей поворота и аварийной сигнализации.
- К3 – реле очистителя ветрового стекла.
- К4 – реле контроля исправности ламп.
- К5 – реле стеклоподъёмников.
- К6 – реле звуковых сигналов.
- К7 – реле обогрева заднего стекла.
- К8 – реле дальнего света фар.
- К9 – реле ближнего света фар.
- F1-F20 – плавкие предохранители.
Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.
Описание предохранителей и реле на ЭБУ
Порядок предохранителей сверху вниз
- Предохранитель на топливный насос (15А).
- Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
- Предохранитель на электронный блок управления, модуль зажигания (7.5А).
Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.
Порядок реле сверху вниз
- Реле включения топливного насоса.
- Реле включения электровентилятора радиатора охлаждения.
- Главное реле.
Какой предохранитель сгорел?
В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?
Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.
Замена предохранителей
Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.
Как проверить предохранитель?
Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).
Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).
Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.
Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.
Перегорает предохранитель
Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.
Предохранители и реле ВАЗ 2114
Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей.

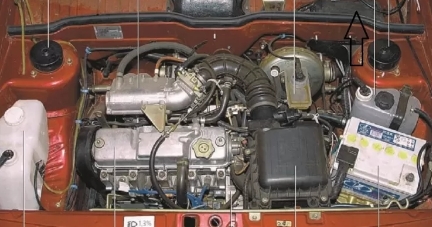

Основная часть предохранителей и реле находится в монтажном блоке моторного отсека.

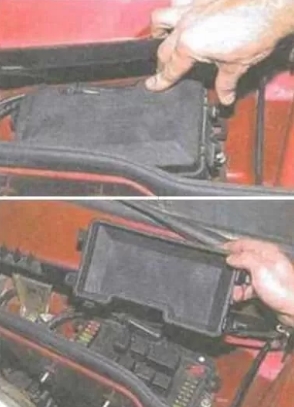

Чтобы добраться до него нужно нажать на две защелки и снять крышку.

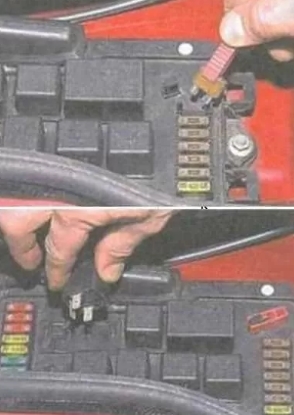

Щипцами вынимаем предохранители, они расположены в блоке.
На внутренней стороне крышки находится сама схема расположения реле и предохранителей.
