Чистка дмрв ваз 2114 своими руками

Поломка датчика расхода воздуха — явление довольно частое. А вот что же может стать причиной этого, как определить, что датчик засорен, а также чем и как почистить дмрв на ваз 2114 — рассмотрим в настоящей статье.

Как проверить неисправность дмрв?

Для того, чтобы выявить неисправность (либо наоборот — подтвердить работоспособность) датчика массового расхода воздуха, следует выполнить его проверку при помощи миливольтметра (либо тестера/мультиметра, поставленного в режим вольтметра).

Последовательность операций при такой проверке будет следующая:

• выставляем прибор на измерение напряжения;
• при необходимости выставляем диапазон до 10 вольт (в зависимости от модели прибора);
• включаем зажигание автомобиля (без запуска двигателя);
• проводим измерение между желтым и зеленым проводами датчика;
• сверяем показания мультиметра с базовыми.

Так, если результаты измерений укладываются в диапазон от 0.02 до 0.009 В — значит, датчик полностью исправен. В случае, если средний показатель колеблется в районе 0.03 — то датчик засорен, и с огромной вероятностью его очистка поможет исправить ситуацию. В случае же, если вольтаж критически маленький либо наоборот очень высокий (до полувольта и даже выше) — то вероятность успешного возвращения датчика к жизни после промывки составляет примерно 50%.

Кстати, существует еще один простой и верный способ проверки — просто отсоединить датчик, завести автомашину и разогнать обороты до 2.000 об/мин. Если при этом авто станет вести себя на дороге лучше, чем при наличии датчика, значит причина кроется именно в нем.

Когда нужно чистить датчик?

Большое значение на долгую и исправную работу датчика оказывает состояние и степень износа воздухофильтра, на котором первый и установлен. Так, если фильтр исправен и хорошо фильтрует пылинки и мелкие абразивные частицы, находящиеся в воздухе, то и датчик прослужит длительное время. В случае же износа фильтра датчик быстро загрязняется и перестает работать корректно.

Узнать о том, что необходима чистка дмрв ваз 2114 можно по одному из следующих признаков:

• автомобиль плохо управляем при разгоне, наблюдаются резкие падения оборотов, разгоны и рывки;
• обороты двигателя на холостых предельно зашкаливают либо же наоборот прерывисты;
• резко повысился расход топлива (в случае с 14-й моделью он может вырасти даже на 50%);
• двигатель перестал заводиться.

Очистка дмрв при помощи механического воздействия либо струи сжатого воздуха категорически запрещена — подобная процедура моментально приведет к его поломке.

В большинстве этих случаев не обязательно сразу бежать за новым датчиком — поможет и его простая очистка.

Чистка дмрв ваз 2114

Поскольку приобретение нового ДМРВ — далеко не дешевое удовольствие, то вначале обязательно стоит попробовать выполнить его восстановление с помощью чистки. Если оно не поможет — только придется покупать новое устройство. Правда, перед тем, как начать выполнять ремонт дмрв ваз 2114 своими руками, следует твердо усвоить, что датчик — устройство очень чувствительное и хрупкое. Именно поэтому при его очистке (да и любых других манипуляциях с ним) следует проявить максимальную осторожность.

По этой же причине для его очистки ЗАПРЕЩАЕТСЯ применять следующие вещества и составы:

• содержащие ацетон;
• синтетические растворители;
• бензин;
• жидкости, предназначенные для промывки карбюраторов на основе кетонов/ацетона;
• эфиры, а также составы на их основе.

Кроме этого, категорически не допускается очищать датчик расхода воздуха с помощью механических средств — ватных палочек, тряпочек либо продувкой сжатым воздухом. Любой из этих методов приведет к моментальному выходу устройства из строя без возможности его дальнейшего ремонта.

Лучшим вариантом очистки датчика воздуха является кратковременное нанесение на него состава WD-40 с последующим промыванием раствором этилового спирта.

Чем лучше промывать дмрв?

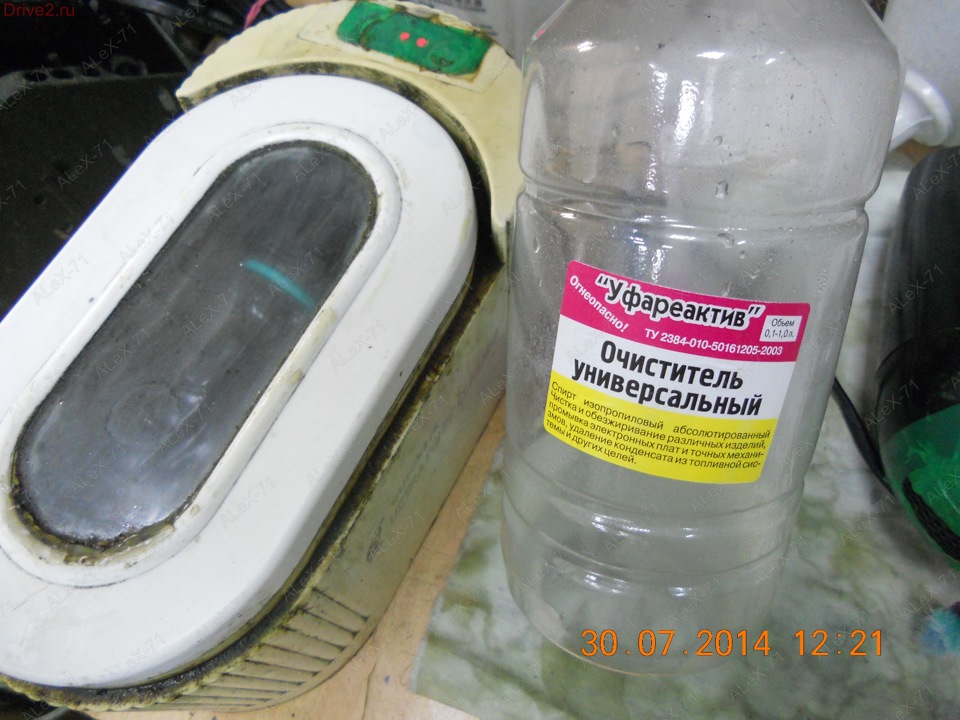

На самом деле, чистящих составов, которые можно применять для очистки датчика воздуха, не так и много — все остальные просто испортят его (см. раздел выше).

Поэтому на вопрос: чем лучше промывать дмрв, можно ответить вполне конкретно:

• чистым медицинским этиловым спиртом, не содержащим каких-либо примесей;
• очистителем карбюраторов (не имеющем ацетона в составе);
• спреем WD-40.

При этом, медицинский спирт можно использовать как 96 градусный, так и разведенный дистиллированной водой в пропорции 1 к 5.

Чистим дмрв самостоятельно

После того, как были рассмотрены способы диагностики датчика, а также средства для его очистки, перейдем к самому главному вопросу — как почистить датчик дмрв на ваз 2114 самостоятельно?

Для начала следует отсоединить колодку, подводящую провода питания — для этого нужно просто нажать кнопку на ее нижней части, после чего потянуть на себя. Также нужно открутить и два крепежных винта, соединяющих дмрв с воздухофильтром (для этого понадобится ключ на 10).

После этого следует крестовой отверткой выкрутить винты, расположенные на кожухе датчика в районе крепления колодки с проводами — сделав это, получится разобрать сам кожух и извлечь датчик наружу.

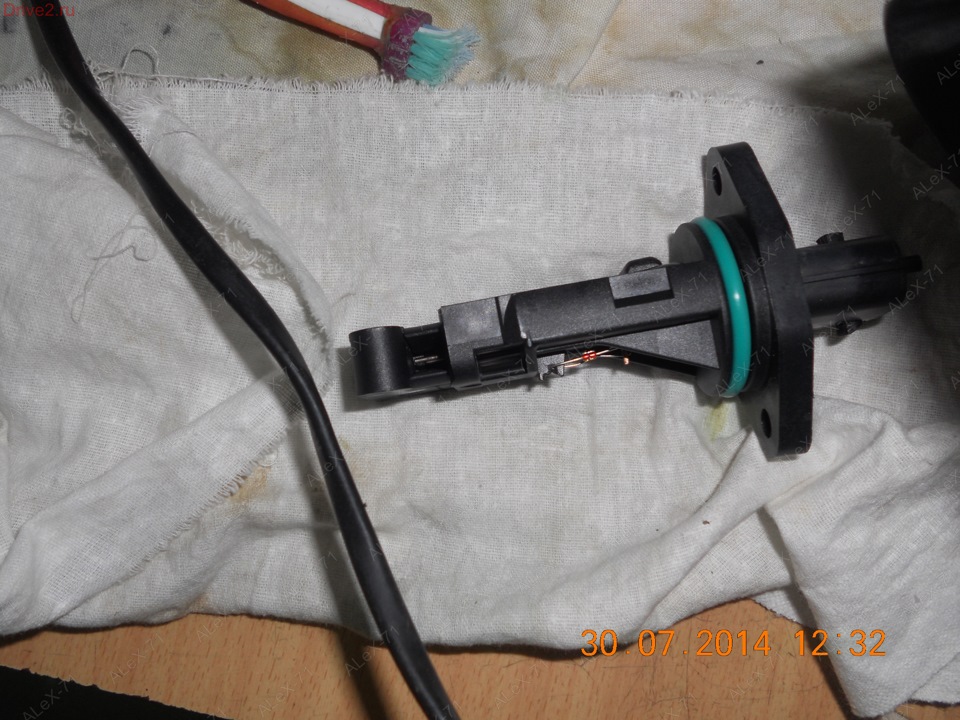

Все элементы датчика, отвечающие за его чувствительность — контакты и проволоку термосенсора — промываем спреем из баллончика (если это очиститель карбюраторов либо ВэДэ-шка). При этом, следует строго следить за давлением струи — для этого нужно держать распылитель на расстоянии не менее 15 см от датчика.

Через полминуты эту операцию можно повторить, после чего вымыть все места нанесения первого состава при помощи шприца с раствором этилового спирта. После этого останется только собрать датчик в обратном порядке и смонтировать его на место.

Чистка дмрв ваз 2114

Датчик массового расхода воздуха (коротко ДМРВ) показывает, какое количество воздуха заполняется в цилиндрах, когда движка работает. ДМРВ подключен к электрожгуту системы управления проводов 6-контактной колодки и находится в пространстве между воздушным фильтром и дроссельной заслонкой. Нужен он за тем, чтобы измерять, какая нагрузка идет на двигатель, и для того, чтобы топливо поступало в нужном количестве (для слежки за этим процессом как раз нужно определить массу поступаемого воздуха).

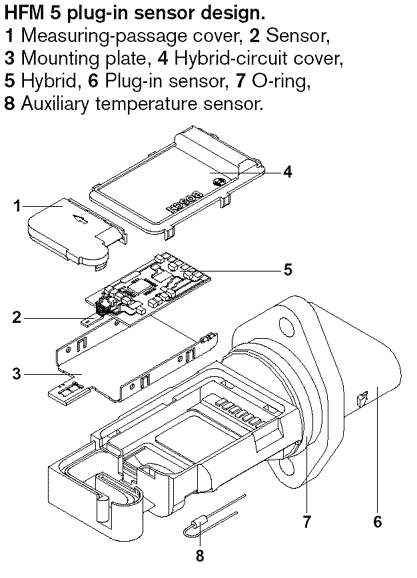

ДМРВ бывает проволочного (нитиевого) и пленочного типа, принципиальным отличием является то, что у проволочного типа ДМРВ чувствительным элементом будет платиновый провод, а у пленочного – пленка, на которой закреплении измерительный платиновый резистор. Независимо от типа, ДМРВ имеет свойство загрязняться (платиновые элементы покрываются пылью и работают неисправно). Как почистить ДМРВ разберемся по порядку.

Основной причиной загрязнения ДМРВ является состояние воздушного фильтра! Если он плоховат, то начинает пропускать с потоком воздуха крупинки грязи и пыли, которые оседают на чувствительном элементе датчика.

Чистка ДМРВ требуется, если:

• На холостом движка работает с перебоями,
• Обороты на холостом нереально зашкаливают,
• При разгоне «тупит» (дергается или работает прерывисто),
• Бенз расходуется в большом количестве,
• Вы в принципе не можете завестись.

Бывает и так, что сам чувствительный элемент в порядке, а вот соединение датчика с дроссельным модулем барахлит (соединяющий шланг может потрескаться). И это уже совсем другая история. Так же, контроллер может выдавать check engine, что может говорить о той же поломке в цепи соединений датчика (а может указывать совершенно на другую поломку).

Каждый владелец русского авто понимает, что, несмотря на очевидные признаки неисправности конкретной части машины, эти признаки могут относиться к любой другой неисправности. По этому, доверяй признакам, но проверяй конкретикой.

Как проверить неисправность ДМРВ?

1. Берем мультиметр, ставим режим вольтметра;
2. Ставим ограничение измерения – 2 В;
3. В разъеме датчика есть желтый провод (сигнал подается на контроллер) и зеленый провод (сигнал идет на массу);
4. Замеряем напряжение между этими проводами: зажигание включаем, но движку не заводим!
5. Сморим, что показал мультиметр.

Уложились в предел от 0,99 до 0,02 – хорошо, датчик в порядке; если верхний предел маячит около 0,03 – староватый датчик, надо срочно реанимировать к нормальному состоянию чисткой. А если стрелка падает за нижний предел (0,95), или резко превышает верхний (0,05) – шансы 50/50, что промывка ДМРВ поможет, и он заработает как новенький, или отправитесь на шопинг за новым датчиком.

Кстати, есть еще один способ проверки рабочего состояния датчика массового расхода воздуха на четырнадцатой: отсоедините датчик и заведите движку, тапок в пол до 2000 оборотов, трогайтесь. Покатались и поняли, что машина «ожила»  – датчик следует чистить.



Чистка ДМРВ ваз 2114

Покупка нового датчика (воздухомера) – удовольствие недешевое. Перед тем, как бежать в ближайший магазин, убедитесь, что вашему датчику уже ничего не поможет.

А помочь ему может правильный уход. Потому что, неправильно приложенные руки к этому хрупкому элементу могут окончательно его погубить. Во-первых, надо понимать как почистить датчик массового расхода воздуха и чем его почистить.

Выше уже было сказано, что грязь собирается на чувствительном элементе датчика: то есть, на платиновом проводе или платиновом резисторе (это система очень тонких платиновых волокон на пленочном типе воздухомера).

Чувствительные  элементы очень нежные, не вздумайте чистить их следующими средствами:

• Эфиросодержащие жидкости
• Жидкости на основе кетонов
• Жидкости с содержанием ацетона
• Очиститель карбюратора
• Сжатым воздухом и спичками с намотанной ватой!

Для датчика любого ВАЗа, в том числе и  четырнадцатой, существует специальная жидкость для промывки ДМРВ – wd-40.

Процесс в пошаговой доступности

Приобретите нужную жидкость, возьмите одноразовый шприц и плоскую отвертку. Даже если вы профи, и знаете каждую трещинку своего авто –  все равно еще раз прочтите инструкцию, как почистить датчик массового расхода воздуха на ваз 2114. Если же вы в первый раз открыли капот своей четырнадцатой и вам неймется – молитесь, чтобы все прошло гладко, параллельно читая инструкцию.

1. Открыли капот, нашли датчик, сняли (ослабьте крепление шланга воздушного фильтра с датчиком, торцевым ключом-десяткой отвинтите две гайки и вуа-ля, готово );
2. На датчике есть часть, привинченная к его телу двумя болтами, ее надо открутить;
3. Внутрь брызгаем из шприца на чувствительный элемент нужной жидкостью (можно так же промыть систему контактов колодки);
4. Даем высохнуть.

Остается собрать все на место и завести движку.

Промывка может не помочь с первого раза, по сему, не расстраиваемся и повторяем процесс. Если все равно не помогло – придется покупать новый воздухомер.

Как проверить и почистить датчик массового расхода воздуха на ВАЗ 2114

ДМРВ, то есть датчик массового расхода воздуха, служит для обеспечения эффективной работы силового агрегата, вне зависимости от режима его функционирования.

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

• Время реакции;
• Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

1. Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
2. Машина начинает медленнее разгоняться, динамика ощутимо страдает;
3. При переключениях передачи двигатель выключается;
4. Падает мощность;
5. Повышается расход топлива;
6. При горячем двигателе мотор с трудом заводится;
7. На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

• Отсутствии подключения датчика;
• Обрывах в цепи;
• Окислении и обрыве массы в цепи;
• Сбое в работе электронного блока управления мотором;
• Замыкании или обрыве сигнальных проводов;
• Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

Проверка

Есть несколько способов проверки работоспособности датчика расхода. Но для начала вам нужно определить, где искомый объект располагается.

А находится наш герой в подкапотном пространстве. Отыщите там патрубок от воздушного фильтра. Именно на нем находится ДМРВ, который следит за потоком воздуха, проходящим через фильтр. Его замена выполняется просто — достаточно демонтировать устройство, сняв его с крепежей, и поставив на место новое.

Теперь что касается проверки.

1. Отключите датчик путем отсоединения от разъема колодки с проводками. Нажмите на фиксатор снизу, и все у вас получится. Теперь запускайте мотор, и поднимайте обороты минимум до 1500 оборотов. Отключив датчик, авто воспримет этот как аварийное состояние, потому приготовление смеси будет осуществляться в зависимости от текущего положения дросселя. Проедьте небольшое расстояние. Если машина будет разгоняться быстрее обычного, ДМРВ точно вышел из строя.
2. Замените прошивку. Оригинальную прошивку электронного блока управления не редко меняется. Потому мы не можем узнать, какой алгоритм работы датчика был прописан в случае с первым способом проверки. Дроссельная заслонка имеет упор, под него следует положить пластину толщиной примерно 1 миллиметр. Это позволит поднять обороты. Теперь отключается фишка с датчиком. Если ДМРВ не работает, движок заглохнет. Если этого не произошло, тогда прошивка не оригинальная, шаги регулятора холостого хода прописаны неправильно.

Проверка мультиметром

Для этого вам придется воспользоваться мультиметром. И как проверить этим способом работоспособность датчика? Выберите на приборе режим измерения постоянного напряжения и максимальное значение поставьте на отметку 2В.

Отдельно следует ознакомиться со схемой подключения в случае с ВАЗ 2114.

Последовательность	Цвет провода	Значение
1	Желтый	Входящий сигнал
2	Серо-белый	Питание на выходе
3	Зеленый	Заземление
4	Розово-черный	Выход на главное реле

В отдельных случаях цвет может отличаться, однако последовательность всегда остается одинаковой. Это позволит не запутаться.

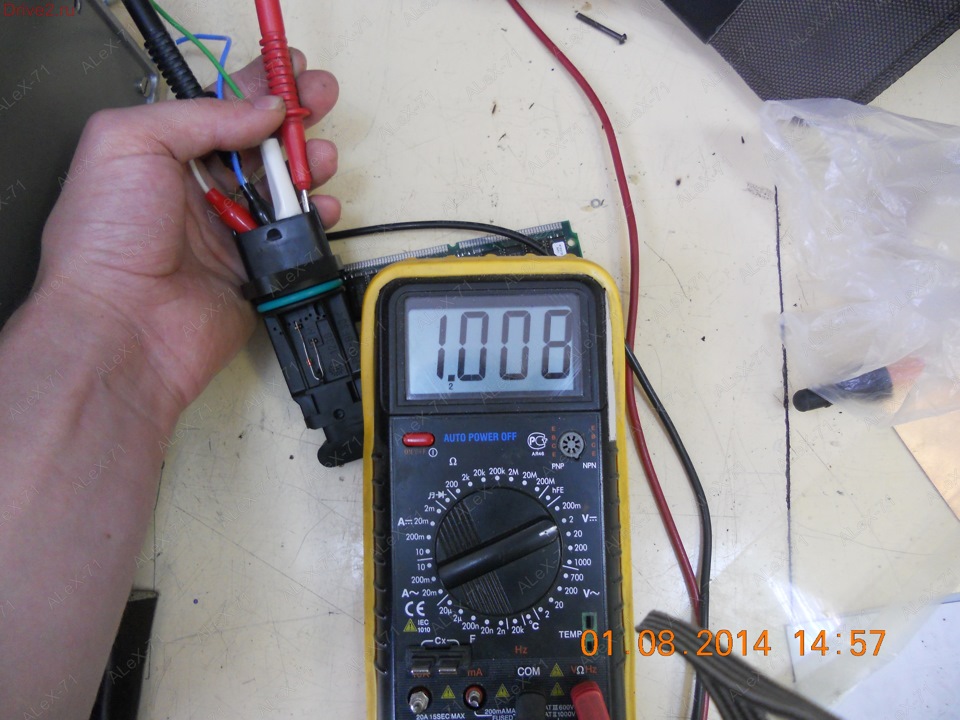

Включаем зажигание при заглушенном моторе. Плюсовой щуп мультиметра подключается к желтому выходу датчика, а черный, то есть плюсовой, идет на зеленый.

Щупы измерительного прибора следует вставлять через резиновые уплотнители разъемов, не повреждая при этом изоляцию. Щупы стоит смочить с помощью всемогущего средства WD 40. Теперь замерьте показатели напряжения. Полученный результат сопоставьте с данными из таблицы.

Показатель напряжения	Состояние ДМРВ
1,01-1,02В	ДМРВ исправен, состояние почти новое, служить может долго
1,02-1,03В	Датчик в неплохом состоянии, хотя старый. К работоспособности претензий нет
1,03-1,04	ДМРВ в плохом состоянии, практически выработал свой ресурс, потребует скорой замены
1,04-1,05	Состояние критичное, ресурс исчерпан. Рекомендуется в ближайшее время заменить во избежание неприятностей

Если установить новый датчик, изначально он будет демонстрировать показания в районе 0,996-1,01 В, но с течением времени напряжение начнет увеличиваться. Это свидетельствует об износе.

Чистка

Чистка — это один из наиболее эффективных способов вернуть к жизни ДМРВ и обеспечить его работой еще не на один сезон эксплуатации вашего ВАЗ 2114.

Давайте разберемся, как можно почистить этот измерительный прибор.

1. С помощью крестовой отвертки ослабьте хомут, который держит патрубок от воздухозаборника.
2. Снимите гофру и проверьте, присутствуют ли следы масла, конденсата внутри.
3. Изучите состояние внутренней поверхности самого ДМРВ.
4. Если все хорошо, никаких следов загрязнения быть не должно.
5. Чувствительный компонент датчика не редко выходит из строя по причине появления загрязнений.

6. Во избежание подобных проблем с грязью рекомендуется регулярно, согласно руководству по эксплуатации, выполнять замену воздушного фильтра.
7. Масло на датчик может попадать по причине повышенного уровня масла в картере из-за засорения маслоотделителя в системе вентиляции.
8. Датчик удерживается на патрубке с помощью двух винтов.
9. Демонтаж выполняется рожковым ключом. Так можно снять и заменить датчик, если потребуется.
10. Впереди располагается вход, на котором должно располагаться уплотнительное резиновое кольцо. Оно служит для защиты от подсоса загрязненного, неочищенного воздуха. Если уплотнитель отсутствует, он зацепился за фильтр. Как результат, входная сетка ДМРВ будет загрязняться.
11. Очистите сетку подручными средствами. Можно зубочисткой, зубной щеткой.
12. Поставьте на место уплотнитель, верните датчик на свое законное место.

Каждый способ по-своему эффективен. Но лучше всего проверить работоспособность ДМРВ путем установки на его место нового датчика. Сравнив поведение автомобиля, вы определите, необходима ли замена или чистка.

Если у вас нет времени или желания самостоятельно заниматься проблемами с ДМРВ, можете обратиться в автосервис. Там с помощью осциллограммы помогут проверить состояние устройства. Но учтите, на диагностику и замену на СТО придется потратить значительную сумму денег. Это при том, что сам датчик расхода может обойтись в 4 тысячи рублей.
