Речь пойдет о тормозной системе автомобилей ваз(Самара) и их подобным. Стало поступать много вопросов типо занизил авто и при торможении начинает идти юзом «жопа».
Некоторые так и летают на широких просторах нашей страны а некоторые заинтересовоны в том что бы это исправить!
Теперь о причинах и следствии этого явления.
Тормозная система ваз устроена таким образом что усилие передних тормозов регулируется водителем педалью тормоза а задние при помощи не хитрого приспособления именуемым в народе «калдун» или регулятор тормозных усилий.
Схема тормозной системы
Я думаю не стоит особо рассказывать что может произойти в зимний период если зад автомобиля будет тормозить быстрее чем перед машину просто напросто будет нести в неизвестном направлении.
Вот как выглядит «колдун» на автомобиле.
Под номером один на фото сам регулятор под номером три балка задней подвески а под номером два тяга вот как раз о ней и пойдет речь.
Вся эта система работает следующим образом когда балка приближается к кузову эта тяга открывает клапан
в регуляторе тормозных усилий тем самым увеличивая давление тормозной жидкости на цилиндрик.
Когда балка находится в заводском положении тяга прикрывает клапан тем самым уменьшая давление жидкости и время реакции задних тормозов становится больше.
Если говорить о занижении авто и замене пружин на более низкие в этом случае колдун работает как на загруженной машине и давление в цилиндриках возрастает при торможении и становится равным передним тормозным цилиндрам но так как объем передних цилиндров больше то и время на их наполнение нужно больше и усилия на главный тормозной цилиндр нужно больше, а задние цилиндры меньше и усилия для них нужно меньше вот и получается что при торможении перед еще не начал тормозить а зад уже юзом идет.
Теперь расскажу как этого избежать.
Есть несколько способов
- Первый способ это снять тягу с балки и выдвинуть ее на столько на сколько она выдвинута на стоке и зафиксировать что бы она самопроизвольно не выходила или наоборот.
- Второй способ это приобрести регулятор от какой нибудь известной фирмы выпускающий спорт запчасти там вместо тяги имеется винт которым и регулируются тормозные усилия
- Третий способ это переделать регулятор по типу спортивного (схемы есть в интернете)
- Ну и четвертый способ просто не занижать авто хотя бы в зиму.
Спорт регулятор так же подойдет для автомобилей с самостоятельно установленными задними дисковыми тормозами
Расскажу почему стоит менять регулятор на авто с ЗДТ.
Все по старой схеме величина тормозных цилиндров суппортов становится одинаковая а заводской «колдун» рассчитан на цилиндры гораздо меньшего объема и тут обратная реакция при нажатии на тормоз передние колеса идут юзом а задние только только схватывать начинают.
Вывод:
Если вы занизили авто или установили задние дисковые тормоза то нужна обязательная замена или доработка регулятора тормозных усилий иначе могут быть печальные последствия.
Если вам было интересно то ставьте лайки подписывайтесь задавайте вопросы в следующей записи расскажу как самостоятельно доработать или установить спорт регулятор а так же в ближайшее время установка на моего зверя задних дисковых тормозов ну как дособираю запчасти кое какие и доделают мне пластины крепления суппортов.
Тормозная система ВАЗ 2114: устройство и регулировка
Тормозная система — одна из самых важных в автомобиле, ведь именно она обеспечивает безопасность во время движения и гарантирует своевременную остановку транспортного средства. В сегодняшней статье мы расскажем о том, как устроены тормоза ваз 2114, какие основные компоненты они в себя включают и о том, как правильно выполнить их настройку.
Устройство тормозов
Тормозная система ваз 2114, схема которой приведена ниже, подразделяется на гидравлическую, обеспечивающую торможение во время движения, и стояночную.
Первая включает в себя такие составляющие, как:
- тормозные конструкции передних и задних колес;
- основной гидроцилиндр;
- трубопроводы;
- расширительный бачок;
- вакуумный усилитель;
- рычаги регулирования давления;
- педаль;
- тормозной шланг.
Вся гидравлическая тормозная система делится на 2 связанных, но работающих независимо друг от друга контура, расположенных по диагонали.
Первый контур отвечает за остановку переднего левого и заднего правого колес, а второй контур — за остановку переднего правого и заднего левого. Это необходимо для того, чтобы при падении давления (например, в результате протечки) в одном из них, второй контур оставался рабочим и позволил выполнить торможение.
В свою очередь, сама остановка машины происходит благодаря воздействию на колеса передней и задней тормозных конструкций, которые несколько отличаются по своему строению.
Передняя включает в себя такие компоненты, как:
- тормозные диски;
- суппорт;
- колодки;
- цилиндр и поршень;
- уплотнительные кольца;
- защитный кожух;
- направляющие пальцы;
- кожухи пальцев.
В свою очередь, задняя тормозная конструкция состоит из:
- ступицы;
- крепежа ступицы;
- тормозных колодок;
- пружин стяжения;
- пружин направления;
- колесного цилиндра;
- пальца рычага стояночного тормоза;
- разжимной планки;
- рычага ручного тормоза;
- защитного кожуха тормозного механизма.
Как можно видеть, устройство задней тормозной конструкции несколько сложнее, чем устройство передней. Вызвано это тем, что она отвечает за работу не только основной тормозной системы, но и за работу ручного тормоза.
Последний состоит из таких элементов, как:
- рычага, оснащенного кнопкой фиксации;
- тросика;
- уравнителя;
- регулировочной гайки;
- контргайки;
- защитного чехла.
Тросик ручного тормоза является его самым слабым звеном и требует регулярной проверки. Если на его поверхности обнаружатся заломы, расслоения и другие повреждения, то следует сразу же выполнить замену.
Что же касается гидравлических тормозов, то наибольшему износу в них подвергаются тормозные колодки, степень истирания которых следует также периодически проверять.
Регулировка тормозной системы
Как уже было сказано, тормозная система ваз 2114 работает по гидравлическому принципу, что делает ее зависимой от герметичности соединений и давления рабочей жидкости. Даже небольшие повреждения в ее трубопроводах могут привести к утечкам и, как следствие — затрудненному торможению.
Не менее опасным явлением, чем потеря давления из-за протечки, является подсос воздуха внутрь гидравлической системы. Ввиду того, что газы, в отличие от жидкостей, имеют гораздо большую сжимаемость, даже небольшое количество воздуха выведет тормоза из строя и педаль при нажатии просто «провалится», не вызвав остановки автомобиля.
Если же гидравлическая система полностью герметична, но машина тормозит не так, как хочется ее владельцу, встает вопрос — как улучшить тормоза на ваз 2114?
Первое, что понадобится для настройки тормозов — это ровная площадка. Второе — номинальный набор ключей и шлицевая отвертка.
Сама операция выполняется в следующем порядке:
- Загнать автомашину на ровную площадку, заглушить мотор и, нажав на заднюю часть, слегка покачать из стороны в сторону (это поможет привести подвеску в среднее положение).
- Выкрутить передний регулировочный болт на регуляторе давления тормозной системы.
- При помощи шлицевой отвертки установить небольшой зазор — около 2 мм — между пружиной и рычагом (для большего удобства на рычаге имеется специальный выступ).
- Затянуть передний регулировочный болт.
После того, как тормоза настроены, следует выполнить их проверку при помощи помощника. Для этого на ровной прямой трассе следует разогнаться до 40 км/ч и затормозить.
Если авто быстро останавливается, его не уводит в сторону, а передние колеса блокируются чуть раньше задних — значит регулировка выполнена верно.
Если же первыми блокируются задние колеса, то настройку следует повторить, еще больше увеличив зазор, а если задние колеса сильно запаздывают, то зазор, напротив, следует уменьшить.
Выполнять проверку работы тормозной системы после ее регулировки следует на хорошо накаченных колесах с одинаковым давлением.
Заканчивая разговор об устройстве тормозов 14-й и принципе их работы, нужно сказать пару слов еще об одном важном моменте. При проезде через глубокие лужи или небольшой брод тормозные конструкции машины сильно намокают и ее остановка при нажатии на педаль происходит с большим трудом.
Для того, чтобы исправить эту ситуацию, следует тронуться с места, затормозить, опять тронуться, опять затормозить — и так несколько раз. Это поможет прогреть тормоза и вернуть их к нормальной работе.
Из чего состоит тормозная система ВАЗ 2114
Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.
Тормозная система на ВАЗ 2114 состоит из двух основных частей:
- Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
- Привод – система передачи усилия от нажатой педали на колесные механизмы.
На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.
Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.
Схема тормозной системы ВАЗ 2114
Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.
- Главный тормозной цилиндр.
- Металлические патрубки 1-го контура.
- Гибкий шланг передних механизмов.
- Бачок для жидкости.
- Вакуумный усилитель тормозов.
- Металлические патрубки 2-го контура.
- Цилиндры задних колес.
- Рычаг привода регулятора давления тормозов.
- Гибкий шланг задних механизмов.
- Регулятор давления.
- Кронштейн регулятора давления.
- Педаль.
Главный тормозной цилиндр ВАЗ 2114
Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.
Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.
Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.
Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

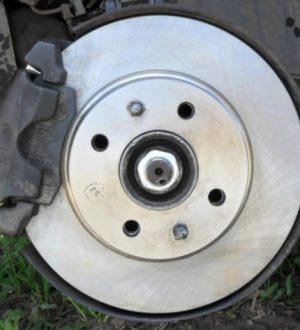

Устройство переднего тормозного механизма
Устройство переднего тормозного механизма на ВАЗ 2114
Передний тормозной механизм состоит из таких составляющих:
- Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
- Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
- Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
- Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
- Цилиндр. Герметичная полость, в которой движется поршень.
- Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
- Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
- Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
- Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
- Защитный кожух. Защищает диск от попадания дорожной грязи.
Колеса спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.
Тормозное устройство заднего колеса
Тормозное устройство заднего колеса на ВАЗ 2114
- Ступичная гайка
- Фланец ступицы. К ней крепится тормозной барабан
- Нижняя стягивающая пружинка
- Левая колодка
- Упорная пружина
- Цилиндр
- Верхняя стягивающая пружинка
- Направляющая планка
- Эксцентрик
- Правая колодка
- Накладка колодки
Совет: при движении по глубоким лужам или через речку вброд, тормозные механизмы намокают. Это резко снижает эффективность торможения. Сразу после преодоления водного препятствия на прямом участке и малой скорости несколько раз затормозите. Накладки колодок, диски и барабаны нагреются и высохнут. Эффективность системы восстановится.
В целом тормозная система ВАЗ-2114 простая и надежная. Для человека, имеющего опыт управления автомобилей других марок, ее обслуживание на «четырнадцатке» не составит проблем. Но и те водители, кто впервые сел за руль автомобиля, легко смогут разобраться с принципом работы и особенностями эксплуатации тормозной системы ВАЗ-2114. Но помните: обслуживать тормозную систему лучше на гарантийных СТО у опытных мастеров.
