Датчик скорости ваз 2107 — диагностика, ремонт и замена

Последние модели тольяттинской классики выпускались с электронными блоками управления двигателя (ЭБУ). Это встраиваемая система, от которой зависит сбалансированная работа узлов и агрегатов. Данные с датчика скорости ВАЗ 2107 (инжектор) также поступают на ЭБУ и в случае его неисправности могут повлечь ряд негативных факторов (неверные показания на спидометре и одометре, повышенный расход топлива и потеря мощности). Далее расскажем, как вычислить неисправность и заменить датчик самостоятельно.

Принцип работы

Датчик скорости для инжекторных машин ВАЗ 2107–2109 снимает показания по эффекту Холла, в условиях образовавшегося магнитного поля. В момент полного оборота выходного вала КПП формируются 6 импульсов, которые равны 1 м пути автомобиля (6 000/1 км). Поэтому датчик называется 6-импульсным. Таким образом сенсор определяет пройденный километраж, отправляя сведения на маршрутизатор ЭБУ. А, через тросик передаются сведения на спидометр.

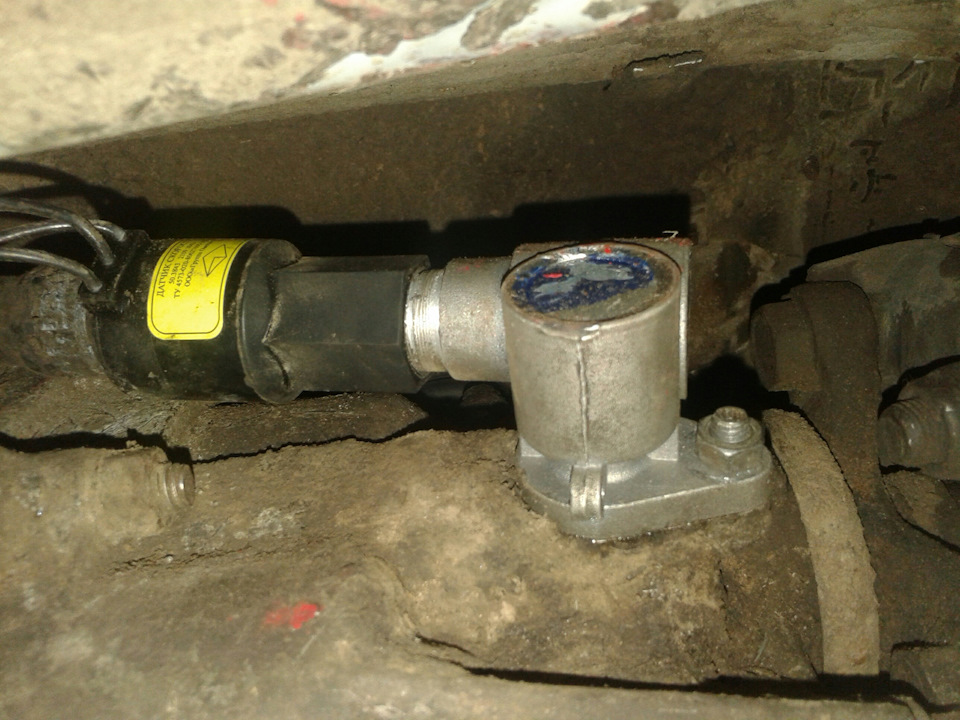

Где находится датчик скорости на ВАЗ 2107

Прибор крепится на коробке передач с левой стороны. Он интегрирован в корпус привода спидометра. Подобраться к нему возможно только снизу автомобиля. Для заказа или покупки необходимо использовать оригинальный каталожный номер — 3013843 (АвтоВАЗ).

Признаки неисправности

В большинстве случаев, о повреждении датчика на инжекторном ВАЗ-2107 подсказывает жёлтый индикатор на панели приборов. При этом можно заметить, что автомобиль стал:

• нестабильно работать на холостых оборотах;
• показывать погрешности на спидометре;
• больше потреблять бензина;
• плохо тянуть.

Рекомендуется сделать диагностику, например, через приложение на смартфоне (ELM327 ВАЗ для Android), так как перечисленные дефекты могут быть вызваны неполадками других элементов системы.

Перед ремонтом необходимо сделать подготовительные работы. Во-первых, потребуется слесарная яма, эстакада или подъёмник. Во-вторых, понадобится инструмент: мощная плоская отвёртка и рожковый ключ на 22. Последовательность снятия датчика скорости на инжекторном ВАЗ 2107 следующая:

1. Отворачиваем гайку троса спидометра и вынимаем его.
2. Нажимаем фиксатор разъёма и разъединяем соединение.
3. Ключом 22 мм выворачиваем сам датчик.

Сборка узла осуществляется в обратном порядке. После замены, скорее всего, на панели приборов будет гореть чек. Это неисправность цепи. Для устранения неполадки необходимо снять ошибку, через приложение.

Резюме

Устранить неисправность датчика скорости на ВАЗ 2107 довольно просто. Достаточно обратить внимание на поведение автомобиля и провести диагностику, а затем заменить повреждённую деталь. Для работы потребуется эстакада и простой набор инструментов.

Видео по теме

Причины неисправности датчика

Сам по себе датчик скорости, основанный на эффекте Холла, — надежное устройство, поэтому выходит из строя достаточно редко.

Чаще всего причинами его поломки бывает:

• Перегрев. Зачастую трансмиссия автомобиля (как автоматическая, так и механическая, но чаще АКПП) в процессе своей работы значительно разогревается. Это приводит к тому, что повреждается не только корпус датчика, но и его внутренние механизмы. А именно микросхема, спаянная из различных электронных элементов (резисторов, конденсаторов и так далее). Соответственно, под воздействием высокой температуры конденсатор (который является датчиком магнитного поля) начинает коротить и становится проводником электрического тока. В результате чего датчик скорости перестанет корректно работать, либо полностью выйдет из строя. Ремонт в данном случае достаточно сложен, поскольку, во-первых, необходимо иметь соответствующий навык, а во-вторых, нужно знать что и куда припаивать, да и найти нужный конденсатор не всегда представляется возможным.
• Окисление контактов. Это происходит по естественным причинам зачастую со временем. Окисление может произойти по причине того, что при установке датчика на его контакты не была нанесена защитная смазка, либо вследствие повреждения изоляции на контакты попало значительное количество влаги. При ремонте необходимо не только очистить контакты от следов коррозии, но и в дальнейшем смазать их защитной смазкой, а также обеспечить ситуацию, чтобы в дальнейшем влага не попадала на соответствующие контакты.
• Нарушение целостности проводки. Это может произойти по причине ее перегрева либо механического повреждения. Как указывалось выше, сам датчик в результате того, что элементы трансмиссии значительно разогреваются, тоже работают в условиях высоких температур. Со временем изоляция теряет свою эластичность и может попросту осыпаться, особенно в результате механического воздействия. Аналогично проводка может пострадать в местах перелома проводов, либо в результате неаккуратного обращения с ней. Обычно это приводит к возникновению короткого замыкания, реже возникает полный обрыв проводки, например, в результате выполнения каких-либо механических и/или ремонтных работ.
• Проблемы с фишкой. Зачастую контакты, соединяющие датчик скорости и электронный блок управления, имеют плохое качество из-за проблем с их фиксацией. В частности, для этого существует так называемая «фишка», то есть, пластмассовый фиксатор, обеспечивающий плотное прилегание корпусов и, соответственно, контактов. Обычно для жесткой фиксации используется механическая защелка (замок).
• Наводки от других проводов. Интересно, что к проблемам в работе датчика скорости могут привести и другие системы. Например, если повреждена изоляция проводов других, расположенных в магистрали в непосредственной близости с проводами датчика скорости. Таким примером может служить автомобиль Toyota Camry. Известны случаи, когда в системе ее парктроника на проводах была повреждена изоляция, из-за чего возникали наводки электромагнитного поля на провода датчика скорости. Это естественным образом приводило к тому, что от него на электронный блок управления поступали некорректные данные.
• Попадание металлической стружки на датчик. На тех датчиках скорости, где используется постоянный магнит, иногда причина его некорректной работы связана с тем, что на его чувствительный элемент налипает металлическая стружка. Это приводит к тому, что на электронный блок управления передается информация о якобы нулевой скорости движения автомобиля. Естественно, что это приводит к некорректной работе ЭБУ в целом и описанным выше проблемам. Чтобы избавиться от этой проблемы необходимо почистить датчик, и желательно для этого его предварительно демонтировать.
• Загрязнение датчика изнутри. Если корпус датчика разборной (то есть, корпус скрепляется с помощью двух-трех болтов), то встречаются случаи, когда грязь (мелкий мусор, пыль) попадают внутрь корпуса датчика. Характерным примером может служить автомобиль Toyota RAV4. Для устранения неполадки достаточно лишь разобрать корпус датчика (болты лучше предварительно смазать средством WD-40), после чего извлечь из датчика весь мусор. Как показывает практика, таким образом можно восстановить работы казалось бы “мертвого” датчика.

Обратите внимание, что у некоторых автомобилей спидометр и/или одометр могут некорректно или вовсе не работать не по причине выхода из строя датчика скорости, а по причине того, что неправильно работает сама приборная панель. Зачастую при этом также “глючат” другие приборы, расположенные на ней. Например, электронные спидометры могут перестать корректно работать по причине того, что в их клеммы попала вода и/или грязь, или произошел обрыв сигнальных (питающих) проводов. Для устранения соответствующей поломки обычно достаточно почистить электрические контакты спидометра.

Другой вариант заключается в том, что вышел из строя моторчик, приводящий в движение стрелку спидометра или стрелка посажена слишком глубоко, из-за чего возникает ситуация, когда стрелка спидометра попросту задевает за панель, и соответственно, не может двигаться в своем нормальном рабочем диапазоне. Иногда из-за того, что двигатель не может подвинуть застрявшую стрелку и прикладывает значительные усилия, то у него может перегореть предохранитель. Поэтому имеет смысл проверить его целостность с помощью мультиметра. Чтобы знать, какой предохранитель отвечает за спидометр (двигатель стрелки), необходимо ознакомиться со схемой электропроводки конкретного автомобиля.

Как определить неисправность датчика скорости

Самые распространенные датчики скорости, устанавливаемые на современные автомобили, работают на основе физического эффекта Холла. Так, проверить датчик скорости такого типа можно тремя способами, как с его демонтажом, так и без него. Однако в любом случае вам понадобится электронный мультиметр, способный измерять постоянное напряжение в пределах до 12 Вольт.

Первое, что нужно сделать — проверить целостность предохранителя, через который питается датчик скорости. У каждого автомобиля свою электросхема, однако, на упомянутой машине ВАЗ-2114 указанный датчик скорости запитывается через предохранитель номиналом 7,5 Ампер. Предохранитель установлен на реле электровентилятора печки. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9». С помощью мультиметра необходимо убедиться, что предохранитель целый, и через него проходит питающий ток непосредственно на датчик. В случае, если предохранитель вышел из строя — его нужно заменить на новый.

Если демонтировать датчик с автомобиля, то необходимо выяснить, где у него импульсный (сигнальный) контакт. На него помещается один из щупов мультиметра, а второй помещается на «массу». Если датчик контактный, то необходимо вращать его ось. Если магнитный, то нужно возле его чувствительного элемента поводить металлическим предметом. Чем быстрее будут движения (вращения) — тем большее напряжение будет показывать мультиметр при условии, что датчик исправен. Если этого не происходит — значит, датчик скорости вышел из строя.

Аналогичную процедуру можно провести с датчиком, не демонтируя его с его посадочного места. Мультиметр в этом случае подключается аналогично. Однако для выполнения проверки нужно вывесить с помощью домкрата одно переднее колесо (обычно переднее правое). Установить нейтральную передачу и принудительно вращать колесо, параллельно наблюдая за показаниями мультиметра (одного это делать неудобно, соответственно, для выполнения проверки в данном случае понадобится помощник). Если при вращении колеса мультиметр показывает изменяющееся напряжение — значит, датчик скорости работает. Если нет — датчик неисправен и требует замены.

При процедуре с вывешенным колесом вместо мультиметра можно воспользоваться контрольной лампочкой на 12 Вольт. Ее аналогично подсоединяют к сигнальному проводу и «массе». Если при вращении колеса лампочка зажигается (даже пытается зажечься) — датчик находится в работоспособном состоянии. В противном случае — его следует заменить на новый.

В случае, если марка машины предполагает использование специального программного обеспечения для диагностики датчика (и других ее элементов), то лучше воспользоваться соответствующим ПО.

Детальную работу датчика скорости можно проверить, используя электронный осциллограф. В этом случае можно не только проверить само наличие сигнала от него, но и посмотреть на его форму. Подсоединяется осциллограф к импульсному проводу при вывешенных колесах автомобиля (датчик не демонтируется, то есть, остается на своем посадочном месте). Далее колесо вращается и в динамике отслеживается работа датчика.

Проверка механического датчика скорости

На многих старых автомобилях (преимущественно, карбюраторных) использовался механический датчик скорости. Он устанавливался аналогично, на валу коробки передач, и передавал угловую скорость вращения выходного вала при помощи вращающегося тросика, помещенного в защитный кожух. Обратите внимание, что для диагностики необходимо будет демонтировать приборную панель, и поскольку у каждого автомобиля эта процедура будет отличаться, то необходимо уточнить этот вопрос дополнительно.

Проверка датчика и тросика выполняется по следующему алгоритму:

• Демонтировать торпедо с тем, чтобы был доступ к внутренней части приборной панели. У некоторых автомобилей можно демонтировать торпедо не полностью.
• Снять фиксирующую гайку с тросика с индикатора скорости, после чего запустить двигатель и переключая скорости дойти до четвертой.
• В процессе проверки необходимо обращать внимание на то, вращается ли тросик в своем защитном кожухе или нет.
• Если тросик вращается, то необходимо заглушить двигатель, вставить и закрутить наконечник тросика.
• Далее также запустить двигатель и включить четвертую передачу.
• Если и в этом случае стрелка прибора находится на нулевой отметке, то это означает, что вышел из строя индикатор скорости, соответственно, его необходимо заменить на аналогичный новый.

В случае, если при работающем двигателе на четвертой передаче тросик не крутится в его защитном кожухе, то необходимо проверить его крепление на коробке передач.

Делается это по следующему алгоритму:

• Заглушить двигатель и снять тросик с привода, расположенного на коробке передач со стороны водителя.
• Извлечь тросик из подкапотного пространства и проверить наконечники, а также, не повреждена ли поперечная квадратная форма тросика. Для этого можно покрутить тросик с одной стороны и наблюдать, крутится или нет он с другой стороны. В идеале они должны вращаться синхронно и без усилий, а грани их наконечников не должны быть слизанными.
• Если все в порядке, и тросик вращается, то проблема заключается в шестеренке привода, соответственно, ее нужно дополнительно диагностировать и при необходимости заменить на новую. Как это сделать — указано в мануале конкретного автомобиля, поскольку процедура отличается у различных марок машин.

Как устранить проблему

После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию.

Возможны следующие варианты устранения:

• Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
• Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
• Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).

Ремонт датчика

Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.

Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие. Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея.

По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.

Устройство датчика скорости на ВАЗ 2107
